M12-A-4P-M
M12 A-Code 4 Pin公头拧装连接器
产品简介

M12 A-Code连接器用于很多工业领域,包括电压、信号和现场总线的应用。它们具有多种形态,具备良好的电磁兼容屏蔽功能,可适用于各种工业场景。M12-A-4P-M是4 Pin公头连接器,它具备极高的可靠性,支持IP67防护等级、-40℃~+85℃的工作温度范围,适用于各种恶劣的工作场景。

关键特性
性能参数
产品规格
性能参数 最大电压:250 V
最大冲击电压:2500 V
最大电流(40°C):4A
机械结构 接线方式:螺钉接线
导线截面(mm):0.75 mm²
导线截面(AWG):18
电缆出口直径:6-8mm
防护等级:IP67
插拔周期:>100 次插拔周期
环境参数 最高工作温度:+85 °C
最低工作温度:-40 °C
材料参数 插针材料:CuZn(黄铜)
插针表面材料:Au(金)
插头主体材料:PA
外壳材料:PA
机械尺寸

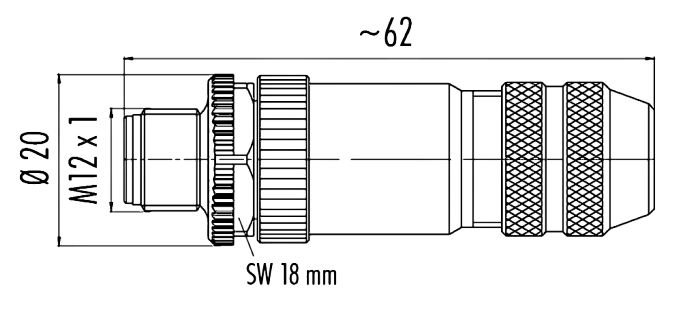

尺寸图

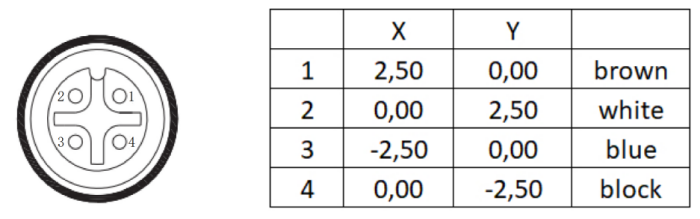

端子布局图

订购信息
SAP编码 产品型号 压线范围 出线直径
107100129 M12-A-4P-M 18AWG 6~8mm
