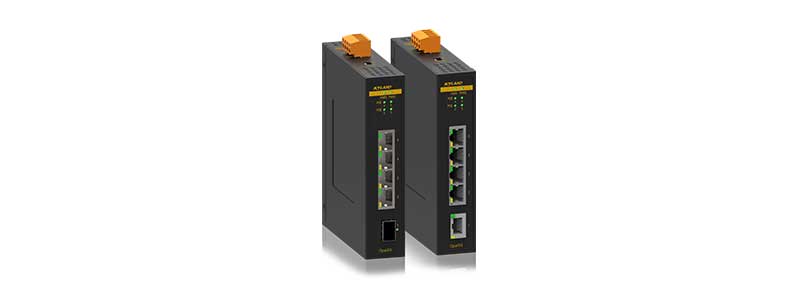

Opal5S
5口非网管型PoE卡轨式交换机
产品简介

Opal5S非网管型PoE交换机支持1个百兆SFP接口/百兆电口和4个百兆自适应PoE电口。Opal5S具有IP30防护的金属外壳,抗强振动的卡轨座,-40℃-+75℃极端环境温度适应能力及良好的EMC电磁兼容性能,使该系列产品具备在恶劣工业环境下稳定可靠工作的能力,同时提供12/24/48VDC电源输入。目前该产品可用于交通,石油石化,自动化等工业领域。

关键特性

1个百兆SFP接口,4个百兆自适应电口
802.3at/af标准
支持宽温度范围-40℃~+75℃
IP30防护等级
符合工业三级电磁兼容性要求
CE, FCC认证


性能参数
产品规格
技术参数 标准 IEEE 802.3i,IEEE 802.3u,IEEE 802.3af, IEEE 802.3at
交换属性 MAC表 8K
包缓冲区 1Mbit
包转发率 7.44Mpps
交换延迟 10μs
超长帧 10KByte
接口 百兆端口 100Base-FX, SFP接口
10/100Base-T(X), RJ45接口
802.3af/at PoE端口 可为负载提供最大30W的功率;
V+,V-对应2对数据线1/2和3/6(End-Span PSE)
指示灯 前面板指示灯 电源指示灯:PWR1,PWR2
PoE指示灯:POE (2-5)
接口指示灯:Link/ACT,Speed(电口), Link/ACT(光口)
电源 输入电压 L5: 24VDC(12-36VDC)
L16: 48VDC(12-57VDC)
12-45VDC for no PoE
45-57VDC for PoE
51-57VDC for PoE+
功率 L5:
<4.5W(无PD)
PoE output 60W@12VDC
PoE output 120W@24VDC
L16:
<4.5W@12-45VDC(无PD)
PoE output 60W@45-57VDC(PoE)
PoE output 120W@51-57VDC(PoE+)
接入端子 4芯5.08mm间距插入式端子
PoE过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP30
尺寸 30mm×136mm×106mm(W×H×D)
重量 <0.5Kg
安装方式 DIN卡轨式
环境 工作温度 -40℃~+75℃
储存温度 -40℃~+85℃
相对湿度 5~95%无凝露
质保 MTBF
保修期 5年
认证 CE, FCC认证(pending)
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMS
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz~80MHz)
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
机械尺寸



Opal5S-1T4P:

Opal5S-1SFP4P:

订购信息

推荐型号

产品型号

Opal5S-Ports-PS1-PS2

代码定义

代码选型

Ports:端口

1SFP4P=1×100Base-FX, SFP接口; 4x10/100Base-T(X) PoE电口

1T4P=1x10/100Base-T(X); 4x10/100Base-T(X) PoE电口

PS1-PS2:冗余电源输入

L5-L5=12-36VDC,冗余输入

L16-L16=12-57VDC,冗余输入
