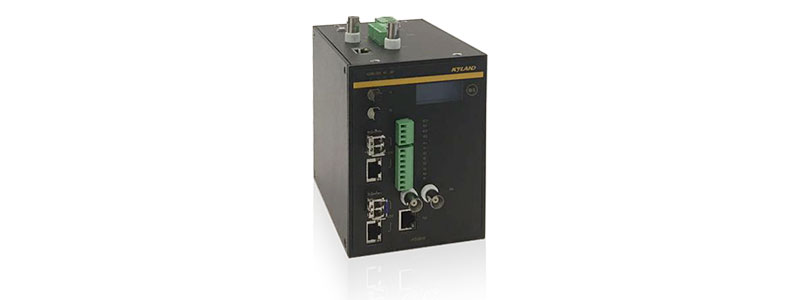

PTS-DR200
导轨式高精度时间服务器
产品简介

PTS-DR200精确时间同步装置是一款为工业领域提供的纳秒级时间服务的导轨式多功能时钟服务器。该服务器支持北斗/GPS/GLONASS双卫星绝对时间基准及IEEE1588(PTP)和IRIG-B地面基准时间源的自动跟踪和锁定。内置多源时间算法可提供天地互备多路时间源选择及切换逻辑应用功能。

PTS-DR200支持IEEE1588(PTPv2)/NTP/SNTP网络时间同步授时信号,支持PPS/PPM/PPH/IRIG-B码/串行TOD时间报文/静态空接点等多种输出信号以满足不同行业的时间同步需求。

PTS-DR200时钟服务器可通过通讯规约(IEC61850/IEC60870-5-104等)提供时钟工作状态管理及监视功能,也可产生时间触发信号(IEC61850/GOOSE等)满足行业时钟工作状态的监视和管理需求。

PTS-DR200时钟服务器支持WEB/SNMP远程系统管理和配置模式。

关键特性
性能参数
产品功能
时间源选择 卫星时间源 SAT-1:5V DC BNC 北斗/GPS/GLONASS卫星系统
地面时间源1 ETH0/ETH1:PTPv2(IEEE1588)
地面时间源2 FI1 (ST-850nm MM) + FI2 (BNC)
时间同步功能 支持PTPv2
支持PTP Grandmaster模式
支持PTP Slave模式
支持PTP BC模式
支持IRIG-B直流输出(格式B000~B007,支持TTL电平和差分电平及光信号输出)
支持IRIG-B交流输出(格式B120~B127)
支持TOD串行时间编码输出(RS232/RS485接口方式, TOD, NMEA-RMC, NMEA-ZDA DL/T1100.1串行编码等)
支持NTP/SNTP服务功能
时间信号转换 IRIG-B到PTP、NTP、和TOD的转换
PTP到NTP、IRIG-B和TOD的转换
时间管理 提供准时刻的GOOSE发布满足时间触发功能
提供GOOSE订阅功能满足时间测量管理功能
提供IEC61850 MMS,IEC60870-5-104,DNP 3.0 等多种协议时间状态管理协议
设备管理 支持SNMP v1/v2c及v3功能,无TRAP
支持WEB配置管理功能
产品规格
卫星接收器 接收通道:
72通道卫星接收模块
GPS L1 C/A, GLONASS L1, 北斗(BDS) B1

灵敏度:跟踪-167dBm,捕获-160dBm
输入接口 卫星天线输入:5V DC, BNC接口
TTL信号输入:1路BNC接口, IRIG-B信号
光信号输入:1路多模850nm波长的ST接口,IRIG-B信号
网络接口 接口形式:
2路100/1000M 独立隔离网络端口
支持RJ45接口或100M SFP或1000M SFP

PTP v2信号:
支持主钟,从钟及边界钟模式
E2E, P2P
802.3, IPv4

NTP/SNTP信号:
NTP/SNTP服务端模式
输出接口 TTL(BNC)信号输出:2路BNC接口,IRIG-B或PPS信号
TTL(凤凰端子)信号输出:4路凤凰端子接口,IRIG-B 或 PPS信号
光信号输出:1路多模850nm波长的ST接口,IRIG-B或PPS信号
串行TOD输出:1路RJ45接口,RS232或RS485模式(RS232需定制),支持1PPS+TOD,NMEA-RMC, NMEA-ZDA, DL/T1100.1等多种串行时间编码
IRIG-B交流输出:2路凤凰端子接口,IRIG-B交流输出信号,峰峰值3~12V和调制比3:1~6:1软件可设置
空接点输出:2路凤凰端子接口,最大300VDC, 10mA, PPS或 PPM信号
告警接口 告警继电器:1路常开和常闭继电器告警节点,凤凰端子, 250 VAC Max,3 A Max
维护接口 维护口:1路RS232模式的RJ45接口
显示操作接口 LCD屏:显示当前日期和时间
LED灯 系统告警指示灯:ALARM
时间锁定指示灯: LOCK
天线状态指示灯: ANT
卫星定位模式指示灯: FIX
电源 输入电压:
110-220VAC/DC(85-264VAC/85-300VDC)
24VDC(18-36VDC)

接入端子:3-pin凤凰端子
功率:<20W
机械结构 外壳:金属材质
散热方式:自然冷却,无风扇
尺寸(WxHxD):102mm × 140mm × 149mm
重量:<2Kg
环境 工作温度:-20°C~+70°C
储存温度:-30°C~+80°C
相对湿度:5~95%无凝露
质保 保修期:5年
认证 CE, FCC
EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2
IEC 62368-1, EN 62368-1
产品性能指标
PPS 光纤±60ns
TTL电平±60ns
RS485差分电平±0.5µs
空接点±3µs
IRIG-B 光纤±60ns
TTL电平±60ns
RS485差分电平±0.5µs
交流±20µs
TOD RS232±5ms(RS232需定制)
RS485±5ms
1PPS+TOD ±60ns
NTP ±50µs
PTP ±50ns

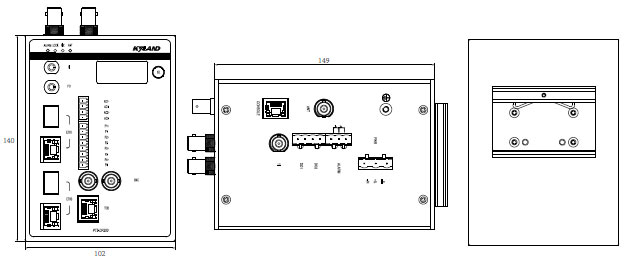

机械尺寸

订购信息

设备选型



推荐型号

产品型号 电源类型 晶振类型 卫星模块 PTP功能 光纤接口
PTS-DR200-7-1111

110-220VAC/DC

单电源

宽温晶振(TCXO)<55μs/1h GPS/BDS/GLONASS可配置

PTPv2功能

ETH0/ETH1网口支持

FI (ST-850nm MM)+ FO(ST-850nm MM)
PTS-DR200-7-3111

110-220VAC/DC

单电源

恒温晶振(OCXO)<6μs/24h GPS/BDS/GLONASS可配置

PTPv2功能

ETH0/ETH1网口支持

FI (ST-850nm MM)+ FO(ST-850nm MM)
PTS-DR200-5-1111

24VDC

单电源

宽温晶振(TCXO)<55μs/1h GPS/BDS/GLONASS可配置

PTPv2功能

ETH0/ETH1网口支持

FI (ST-850nm MM)+ FO(ST-850nm MM)
PTS-DR200-5-3111

24VDC

单电源

恒温晶振(OCXO)<6μs/24h GPS/BDS/GLONASS可配置

PTPv2功能

ETH0/ETH1网口支持

FI (ST-850nm MM)+ FO(ST-850nm MM)

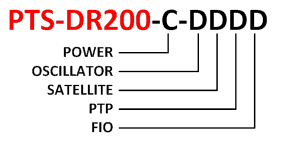

基本配置描述





类型 P/N号 描述
电源类型-C 7 110-220VAC/DC 单电源
5 24VDC 单电源
晶振类型-D 1 宽温晶振(TCXO) <55μs/1h
3 恒温晶振(OCXO) <6μs/24h
卫星模块-D 1 GPS/BDS/GLN可配置
PTP功能-D 1 PTPv2功能 (ETH0/ETH1网口支持)
光纤接口-D 0 N/A
1 FI (ST-850nm MM)+ FO(ST-850nm MM)



软件功能

类型

P/N

描述



PTS-DR200-S1

WEB + SNMP(默认)



配件包选型

时钟服务器 对应时钟配件包
描述 说明 描述 说明
PTS-DR200-7-1111 单卫星通道,单电源 时钟配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个底座式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线
时钟配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个抱箍式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线
PTS-DR200-7-3111 单卫星通道,单电源 时钟配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个底座式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线
时钟配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个抱箍式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线
PTS-DR200-5-1111 单卫星通道,单电源 时钟配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个底座式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线
时钟配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个抱箍式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线
PTS-DR200-5-3111 单卫星通道,单电源 时钟配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个底座式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线
时钟配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个抱箍式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线



配件包说明

时钟配件包 包含配件
描述 说明 数量
时钟配件包-2-1-50-B PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  1
PTS-ANT-MOUNT-BASE 底座式安装支架  1
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线,单头镀锡,3芯,10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  1
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  1
时钟配件包-2-1-50-H PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  1
PTS-ANT-MOUNT-HOOP 抱箍式安装支架  1
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线,单头镀锡,3芯,10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  1
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  1
时钟配件包-2-2-50-B PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  2
PTS-ANT-MOUNT-BASE 底座式安装支架  2
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线,单头镀锡,3芯,10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  2
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  2
时钟配件包-2-2-50-H PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  2
PTS-ANT-MOUNT-HOOP 抱箍式安装支架  2
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线,单头镀锡,3芯,10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  2
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  2



配件说明

类型 描述 说明
GPS天线 PTS-ANT-GPS-30-BNC GPS单模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-50-BNC GPS单模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-100-BNC GPS单模天线(100m线缆含蘑菇头)
BDS天线 PTS-ANT-GPS-BDS-30-BNC GPS/BDS双模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-BDS-100-BNC GPS/BDS双模天线(100m线缆含蘑菇头)
GLONASS天线 PTS-ANT-GPS-GLN-30-BNC GPS/GLN双模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-GLN-50-BNC GPS/GLN双模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-GLN-100-BNC GPS/GLN双模天线(100m线缆含蘑菇头)
双频蘑菇头 PTS-ANT-GPS-BDS-N GPS/BDS双频蘑菇头(N型接头)
三频蘑菇头 PTS-ANT-GPS-BDS-GLN-N GPS/BDS/GLN三频蘑菇头(N型接头)
天线同轴电缆 PTS-ANT-CABLE-15 15m单卫星天线同轴电缆
PTS-ANT-CABLE-30 30m单卫星天线同轴电缆
PTS-ANT-CABLE-50 50m单卫星天线同轴电缆
PTS-ANT-CABLE-80 80m单卫星天线同轴电缆
PTS-ANT-CABLE-100 100m单卫星天线同轴电缆
电源线 连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线,单头镀锡,3芯,10A 250V
信号放大器 PTS-ANT-AMPLIFIER 天线信号放大器(个/100m及以上天线长度)
(需定制,如需使用请联系公司)
设备防雷器 PTS-ANT-LIGHTING 天线及设备防雷器
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线
蘑菇头安装支架 PTS-ANT-MOUNT-BASE 底座式安装支架
PTS-ANT-MOUNT-HOOP 抱箍式安装支架



选型订购(模板)

订购信息

描述

基本配置:PTS-DR200-7-1111

PTS-DR200时间同步服务器1台(导轨式),GPS/BDS/GLN卫星接收模块1个,宽温晶振 TCXO 1个,2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时功能及PTPv2网络精确时间同步授时功能),12路PPX/IRIG-B(AC/DC)/串行时间编码/静态空接点等信号输出接口,时钟支持电源及失步告警,85-264V AC/DC单电源模块。

软件配置:PTS-DR200-S1

WEB+SNMP远程配置管理软件功能

天线配置:

PTS-ANT-GPS-50-BNC*1

PTS-ANT-LIGHTING*1

PTS-ANT-MOUNT-BASE*1



GPS单模卫星天线(50米线缆含蘑菇头)1套

天线及设备防雷器*1个

底座式蘑菇头安装支架*1个
