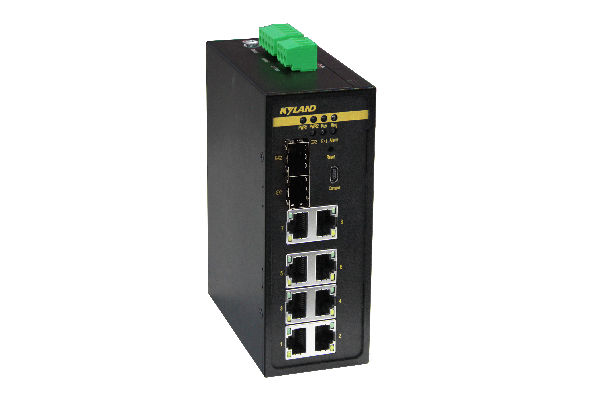

SICOM3000A-LITE系列是低功耗二层卡轨式网管型交换机，支持2个100/1000M SFP接口，8个百兆电口。SICOM3000A-LITE支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等丰富的二层软件特性，并支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件。支持DDM，Ethernet IP和Modbus TCP。SICOM3000A-LITE具有IP40防护的金属外壳，极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。产品可广泛应用于工厂自动化，交通，石油石化等工业领域。
支持2个100Base-X, 1000Base-X SFP接口，8个百兆电口
支持冗余协议：DT-Ring(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP
支持安全技术：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用户分级，端口MAC地址绑定
支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件
支持 EtherNet/IP和Modbus/TCP协议
支持DDM
IP40防护等级
CE,FCC认证
| 软件功能 | |
| 交换功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速配置) 支持全局广播风暴抑制(QOS风暴策略) |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 支持IGMPv2/v3 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口MAC地址绑定 |
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP,WRR队列调度 支持ACL |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC冲突告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接收光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持EtherNet/IP和Modbus/TCP 支持IPv4/IPv6 |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟管理 | 支持SNTP Client |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4094 组播组数 8K MAC表 8K 包缓冲区 4Mbit 包转发率 4.2Mpps 交换延迟 <5μs 超长帧长度 9.6KB |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 百兆端口 100Base-FX, 单/多模,SC, 10/100Base-T(X), RJ45接口 Console口 Mini USB接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 按钮 | Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 24-48VDC(18-72VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <9W 过载保护 支持 反接保护 支持 冗余保护 支持 |

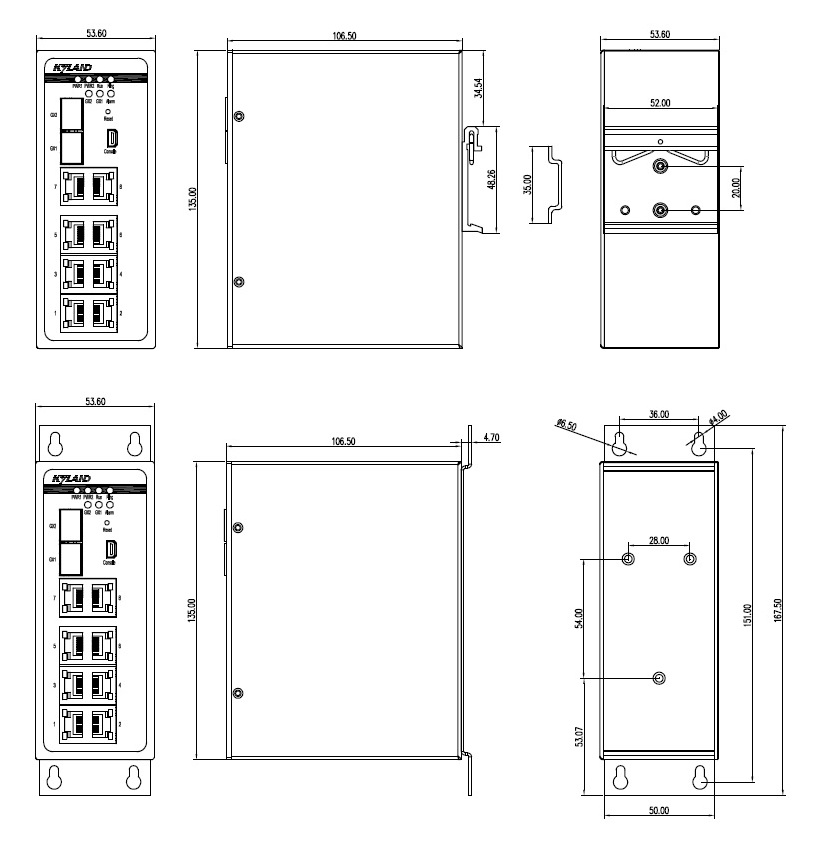

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 53.6mm×135mm×106.5mm (W×H×D) 重量 0.84Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 2671696h (2GX8T) 保修期 5年 |
| 认证 | CE, FCC |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
SICOM3000A-LITE-Ports-Connector-PS1-PS2 |
|
代码定义 |
代码选型 |
|
Ports:端口 |

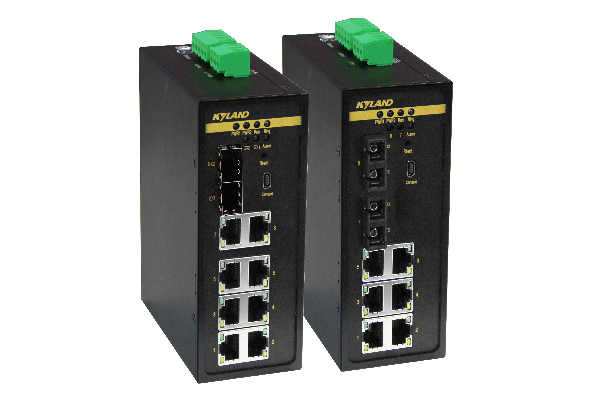

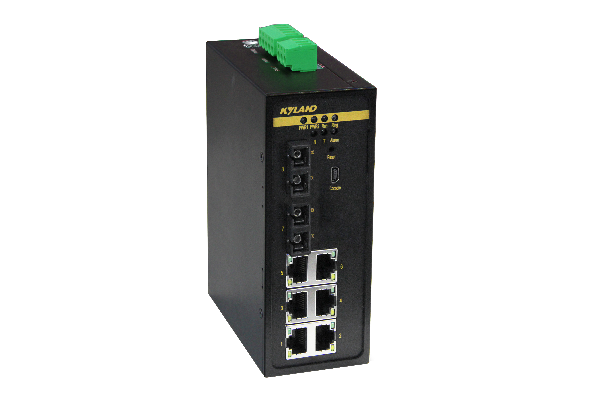

2S6T=2×100Base-FX,单模光口; 6×10/100Base-T(X) RJ45电口 2M6T=2×100Base-FX,多模光口; 6×10/100Base-T(X) RJ45电口 2GX8T=2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口 |
|
Connector:百兆光口参数 |
SC05=SC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km NA：无百兆光口时, Connector项为空 |
|
PS1-PS2 |
L2-L2=24-48VDC (18-72VDC), 冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP模块 |
参考工业级千兆SFP模块选购表 |
|
DT-BGAZ-02 |
壁挂安装板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
DT-XL- Mini USB -USB-2m |
USB管理线缆,Mini USB to USB,2m |
Kyland-SICOM3000A-LITE-Datasheet-CN
