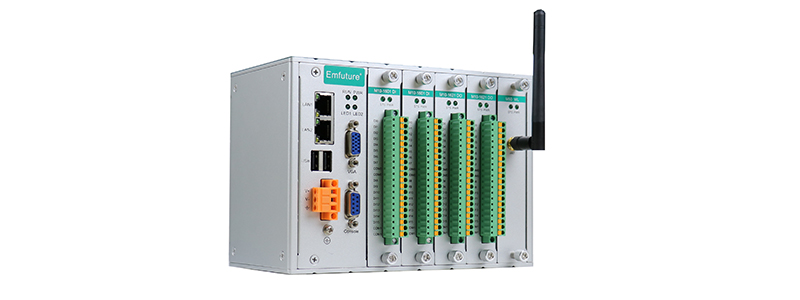

ePAS-4100
RISC架构现场级工业服务器,800MHz主频,2路网口,标准VGA,USB,SD,并支持5/9个功能扩展槽,灵活实现多种功能扩展
产品简介

ePAS-4100系列现场级工业服务器主处理器模块基于 RISC 架构工业级 Cortex-A8 处理器构建,主频高达 800MHz,板载512MB DDR3 SDRAM、1GB Flash存储器,支持2个10/100/1000Mbps工业以太网接口,标准VGA显示输出接口,2个高速USB2.0 主接口,内嵌SD存储卡可支持海量数据存储。

ePAS-4100系列现场级工业服务器配备5/9个功能扩展槽,可支持模拟量输入/输出模块系列、数字量输入/输出模块系列、脉冲量输入/输出模块系列、混合信号输入/输出模块系列、无线数传及定位模块系列(含WIFI、蓝牙、ZIGBEE、GPRS/3G/4G、北斗/GPS等)、协议转换模块系列、总线接口模块系列(含串口、CAN、以太网等)以及其他特定功能模块,如网络交换模块、基于FPGA的高速数据采集模块等,同时可支持用户自定义功能模块。通过以上模块的自由组合,可以涵盖工业自动化的绝大多数应用场景,便于用户灵活、高效的实现所要求的功能。

ePAS-4100系列产品支持级联应用方式,该特性尤其适合于I/O点较多的现场应用。

ePAS-4100系列产品结构设计紧凑,支持壁挂式或导轨式安装,外壳采用高强度工业铝合金材料,具有IP42防护等级。设备支持双路交、直流电源输入,信号接口支持凤凰端子,在提高系统可靠性的同时,便于现场部署及安装。

ePAS-4100系列支持Linux3.12(预装)/WinCE7.0 嵌入式操作系统,为用户软件开发提供了一个开放、高效的软件平台,所支持C/C++编程语言,结合中嵌科技自主开发的EMIDE开发环境,可方便、高效的完成应用程序开发及交互调试。

关键特性

 工业级Cortex-A8处理器,800MHz主频

 512MB DDR3 SDRAM,1GB Flash

 2路10/100Mbps工业以太网,级联支持

 标准VGA显示接口支持

 2路USB2.0主接口支持

 内嵌大容量SD存储卡接口

 支持5/9个功能扩展槽,灵活配置多种功能部件

 支持C/C++编程语言

 支持多个设备级联应用,满足多I/O应用需求

 坚固紧凑的结构设计,适合于工业现场应用

 内嵌温度传感器可用于环境温度监控

 内嵌带后备电池的RTC

 支持嵌入式Linux/WinCE系统

 支持 -40~80℃工业宽温应用

性能参数
硬件规格
主系统 CPU: 工业级Cortex-A8嵌入式处理器,800MHz
RAM: 512MB DDR3 SDRAM
Flash: 1GB Flash
存储: 内嵌大容量SD存储卡接口
以太网接口 LAN : 10/100/1000Mbps自适应工业以太网,标准RJ45接口
隔离保护: 15KV 空气放电及 8KV 接触放电保护
调试串口 Console: 3线(TxD、RxD、GND),DB9接口
USB接口 标 准: USB2.0,A型接口
VGA接口 VGA: 标准VGA接口,24位数据
分辨率: 最高可达1366×768
扩展接口 模拟量输入/输出模块系列
数字量输入/输出模块系列
脉冲量输入/输出模块系列
混合信号输入/输出模块系列
无线数传及定位模块系列(含WIFI、蓝牙、ZIGBEE、GPRS/3G/4G、北斗/GPS等)
协议转换模块系列
串行接口模块系列
以太网接口模块系列
CAN总线接口模块系列
以太网交换模块系列
基于FPGA的高速数据采集模块系列
其他用户自定义功能模块系列
LED指示灯 系 统: 电源、运行
串 口: TXD/RXD

网 络: ACT/LINK(位于RJ45连接器
按钮 功 能: 支持“重置为出厂默认设置”
机械特性 外 壳: 硬铝合金
重 量: 1.5kg(5槽)/2.5kg(9槽)
尺 寸: 190×135×100 mm(5槽)
290×135×100 mm(9槽)
安装方式: 壁挂式和导轨式安装
工作环境 工作温度: -40~80℃
工作湿度: 5~95% RH
存储温度: -50~100℃
抗震性能: 1G @ IEC-68-2-6,正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
抗冲击: 5G @ IEC-68-2-27,半正弦波,30 ms
电源需求 电源输入: 9~36VDC,推荐使用12VDC/24VDC;可选双电源输入,并支持全球通用输入电压,85~305VAC,100~430VDC
系统功耗: 小于5W
可靠性 报警工具: 内建蜂鸣器及RTC
温度监控: 内建温度传感器,可用于温度监控
看门狗 : 硬件看门狗(WDT)监控
MTBF: 大于10万小时
保修期 5 年
软件规格 Linux预装 操作系统: 3.12
BootLoader:UBoot
文件系统: JFFS2,YAFFS2,NFS,Ext2,Ext3
协议栈:TCP,UDP,IPv4,ICMP,ARP,HTTP,CHAP,PAP,DHCP,NTP,NFS, Telnet,FTP,TFTP,PPP,PPPoE
网络安全: iptables firewall
嵌入式Web服务器):
可创建和管理网站,支持PHP和XML
终端服务器(SSH):为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信
拨号网络服务(PPP):Linux下的PPP守护进程,可通过PPP协议完成拨入和拨出任务,实现与其它主机之间的网络连接
文件服务器:允许用户通过网络访问文件和资源
看门狗服务:在指定时间内通过CPU硬件实现系统重启(可配置为系统管理或用户管理)
基于Web的系统配置与整机测试服务:
通过IE或其他浏览器可以完成系统的功能配置和板载所有部件的验证测试
编程语言:
• C/C++
通信协议:Modbus/TCP,Modbus/RTU Master


Windows Embedded CE 7.0
操作系统:Windows Embedded CE 7.0
文件系统:FAT
协议栈:TCP,UDP,IPv4,SNMPv2,ICMP,IGMP,ARP,HTTP,CHAP,PAP,SSL,DHCP,SNTP,SMTP,Telnet,FTP,PPP

Web服务器(WINCE IIS): Supports ASP, ISAPI
Secure Socket Layer (SSL 2/3) and Transport Layer Security(TLS/SSL 3.1)public key-based protocols,and Web Administration ISAPI Extensions
拨号网络服务:RAS客户端API和PPP,支持EAP和RAS脚本
看门狗服务:在指定时间内通过CPU硬件实现系统重启(通过调用相关库函数触发)
应用开发软件:
• WinCE 7.0 SDK
• WinCE 7.0 API Library
• C Libraries and Run-times
• Component Services(COM and DCOM)
• Microsoft® .NET Compact Framework 3.5
• XML,including DOM,XQL,XPATH,XSLT,SAX,SAX2
• SOAP Toolkit Client
• Winsock 2.2
机械尺寸
订购信息

ePAS-4100-5

800MHz RISC架构现场级工业服务器,2路网口,标准VGA,USB,SD存储卡接口,并支持5个功能扩展槽,灵活实现多种功能扩展



ePAS-4100-9

800MHz RISC架构现场级工业服务器,2路网口,标准VGA,USB,SD存储卡接口,并支持9个功能扩展槽,灵活实现多种功能扩展



服务器功能部件(可单独选型)

参考服务器功能部件选型指南
