南京泉峰2.28MW光伏监控
南京泉峰2.28MW光伏监控
项目简介

厂房屋顶及车棚顶安装光伏组件,占地面积较大; 站级监控数据、调度数据要求严格 与光功率、AGC、AVC、五防子系统的数据配合 部分数据需要通过GPRS发送给上海中心

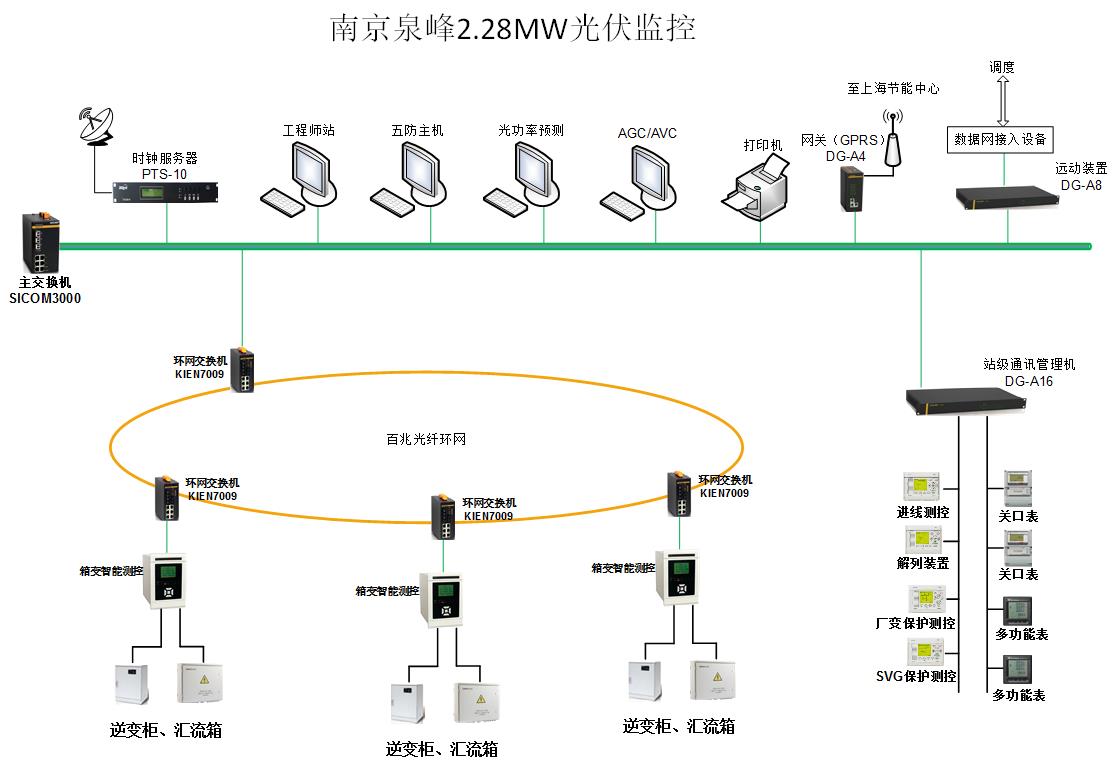

系统拓扑
系统要求

单调度数据远动机设备单通道转发,保证调度通信的可靠性
公用网关的数据处理能力必须同时满足所有方阵数据、站级各子系统数据的实时性;
交换机支持千兆光口,支持环网自愈技术,单点故障后短期内恢复网络通信,保证网络的通信质量和高可靠性;
采集及数据传输设备具有良好的可管理性,以方便管理、测试、维护;

东土方案

公用网关选用DG-A16,具有具有4个10/100M Base-T RJ45及16个RS232/RS485串口 ( 隔离),支持多种协议,采集方阵及站级数据,建立多转发通道,将各子系统需要的数据转发至站级网络。
该项目站级交换机选用SICOM3000壁挂式交换机,2个千兆SFP,6个百兆电以及2个光电可选百兆接口,该支持DT-Ring,自愈时间小于50ms,具有IP40防护等级,且交换机采用的工业级元器件MTBF 318296h。其作用是将数据分发至指定端口,通过站级以太网络将光伏站各系统组合成为一个整体。
一台远动选用DG-A8,建立两个转发表,分别对应两个转发通道,对外转发端口可配置独立IP。
选用一台DG-A4,支持独立建立转发表,并通过GPRS形式将数据转发上汽上海节能中心,前提:上海中心可提供独立的外网IP。
一台精密时钟选用PTS-10,实现全站基于以太网的NTP对时,保证全站数据设备的时间保持在一个基准面,保证SOE、COS以及采样的时间信息正确。
监控软件选用Smart-SAS,将全站数据信息以图形化的形式展现给用户,便于用户实时查看运行状况,调阅历史记录并可及时发现事件的发生并及时处理。

选择理由

东土工业以太网设备采用单肋铝制散热(无风扇)方式,防护等级为IP40,具有较好的防尘防潮防腐蚀效果,符合工业四级电磁兼容性要求,设备平均无故时间为35年;
交换机支持环网冗余技术,当网络出现单点故障时,网络可在小于50ms内恢复通信;通管机支持多种数据采集及转发协议,配置使用灵活;
东土先进的零丢包技术,可以保证网络有突发大流量时设备不丢包;
方便灵活的管理软件,方便客户远程管理和维护设备。
功能强大的电力专用监控软件,便于用户了解整个电站的运行情况。
我们将串口数据、网络分发、图形处理、标准时间及调度远动通过东土产品集合在一起,尽可能避免了不同厂家设备之间一直存在的数据采转不一致的问题,为用户节省时间成本的同时,也为今后电站的管理与维护带来了便利。
