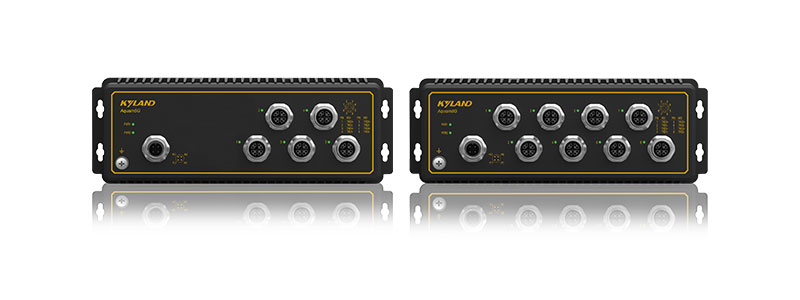

Aquam5G/8G为非网管的IP65以太网交换机，支持5/8口的M12千兆快速以太网接口。M12 X-Code的接口形式保证了端口连接的密封、牢固，保证可靠的运行，尤其适合有强烈的振动和冲击的应用场景。支持壁挂式安装，安装方式更灵活。交换机支持IP65高防护等级，可操作温度范围为-40℃到75℃，并且符合EN50155、EN50121，EN55022 Class A&B 和 FCC CFR47 Part 15等标准的要求，使得该系列产品适合于各种环境严酷的工业现场，尤其符合轨道交通行业和工厂自动化行业对可靠性的严格要求。
支持5/8个千兆以太网接口
支持M12接口，千兆端口为M12 X-Code类型
支持壁挂式
支持冗余电源输入
符合EN50155和EN50121行业标准要求
IP65防护等级
CE,FCC认证
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE802.3ab(1000Base-T) |
| 交换属性 | MAC表: 16K 包缓冲区: 2Mbit 包转发率: Aquam5G: 14.9Mpps Aquam8G: 23.8Mpps Jumbo帧长: 10Kbytes 交换延迟: <10μs |
| 接口 | 千兆端口: 10/100/1000Base-T(X)，M12 X-Code接口 |
| 指示灯 | 电源指示灯: PWR1,PWR2 接口指示灯: Link/ACT |
| 电源 | 输入电压: 24VDC(16.8-30VDC) 110VDC(50.4-137.5VDC) 电源接口: M12 功率: 5.6W@24VDC 7.1W@110VDC 过载保护: 支持 反接保护: 支持 |
| 机械结构 | 外壳: 金属 散热方式: 自然冷却，无风扇 防护等级: IP65 尺寸: 74mm×220mm×50.9mm(W×H×D) 重量: <0.9Kg 安装方式: 壁挂式 |
| 环境 | 工作温度: -40℃～+75℃ 储存温度: -40℃～+85℃ 相对湿度: 5～95%无凝露 |
| 质保 | MTBF: 2388722小时 保修期: 5年 |
| 认证 | CE,FCC |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS) 10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 机械: IEC61373(振动和冲击) IEC60068-2-32(自由跌落) |
推荐型号
|
产品型号 |
Aquam5G-Ports-PS1-PS2 |
|
代码定义 |
代码选型 |
|
Ports:端口 |
5GE=5X10/100/1000BASE-T(X) M12电口; |
|
PS1-PS2:电源输入 |
H6-H6=72-110VDC(50.4-137.5VDC), 冗余输入 L13-L13=24VDC(16.8-30VDC), 冗余输入 |
|
产品型号 |
Aquam8G-Ports-PS1-PS2 |
|
代码定义 |
代码选型 |
|
Ports:端口 |
8GE=8X10/100/1000BASE-T(X) M12电口; |
|
PS1-PS2:电源输入 |
H6-H6=72-110VDC(50.4-137.5VDC), 冗余输入 L13-L13=24VDC(16.8-30VDC), 冗余输入 |
选购配件
| SAP编码 |
描述 |
备注 |
|
| 107100769 |
M12-A-4P-F-Crimp-20~18AWG |
M12, A-Coding, 4 Pin母头电缆连接器 |
电源口连接器头 |
| 107100245 |
M12-X-8P-M |
M12, X-Coding, 8Pin公头电缆连接器 |
千兆电口连接器头 |
| 302182000 |
电源接口连接线M12 to裸端，3m |
M12电源接头线缆 |
