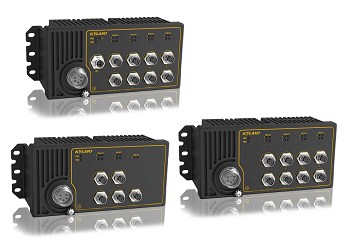

Aquam5S/8S/9S
5/8/9端口非网管型PoE IP65以太网交换机
产品简介

Aquam5S/8S/9S为非网管的支持PoE功能的高防护等级的以太网交换机,支持5/8口的M12百兆快速以太网接口或1个M12千兆电口。M12 D-Code的接口形式保证了端口连接的密封、牢固,保证可靠的运行,尤其适合有强烈的振动和冲击的应用场景。交换机支持壁挂式安装,支持IP65高防护等级,可操作温度范围为-40℃到75℃,并且符合EN50155、EN50121,EN55022 Class A&B 和 FCC CFR47 Part 15等标准的要求,使得该系列产品适合于各种环境严酷的工业现场,尤其符合轨道交通行业对可靠性的严格要求。

关键特性

支持5或8个百兆快速以太网接口,或8个百兆电口+1个千兆电口
支持M12接口,百兆端口为M12 D-Code类型
支持PoE功能,PoE支持IEEE802.3af和IEEE802.3at标准,支持5或8个POE端口
支持壁挂式安装
支持冗余电源输入
符合EN50155和EN50121行业标准要求
IP65防护等级

性能参数
产品规格
技术参数 标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX)
IEEE 802.3af(PoE)
IEEE 802.3at(PoE Plus)
交换属性 MAC表: 16K
包缓冲区: 4Mbit
包转发率:
Aquam9S: 5.4Mpps
Aquam8S: 2.4Mpps
Aquam5S: 1.5Mpps
交换延迟: <10μs
接口 百兆端口: 10/100Base-T(X) M12 D-Code接口
指示灯 电源指示灯: PWR1,PWR2
接口指示灯: Link/ACT
PoE指示灯: ACT
电源 输入电压: 24-110VDC(16.8-154VDC)
电源接口: M23
功率: 11.8W@SW(without PD)
140W@MAX(with 80W PD)
过载保护: 支持
反接保护: 支持
机械结构 外壳: 金属
散热方式: 自然冷却,无风扇
防护等级: IP65
尺寸: 238mm×100mm×89.6mm(W×H×D)
重量: 1.9Kg
安装方式: 壁挂式
环境 工作温度: -40℃~+70℃
储存温度: -40℃~+85℃
相对湿度: 5~95%无凝露
质保 MTBF: 2092908小时
保修期: 5年
认证 CE,FCC,EN50155,EN50121,E Mark,EN45545
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMS
IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air)
IEC61000-4-3 (RS) 20V/m (80MHz-2GHz)
IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV
IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM
IEC61000-4-6 (CS) 10V (150kHz-80MHz)
IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m
IEC61000-4-9(Pulsed magnetic field )300A/m
IEC61000-4-29 (Voltage Short interruptions) 10ms 100%
机械
IEC61373(振动和冲击) IEC60068-2-32(自由跌落)
机械尺寸

Aquam5S:

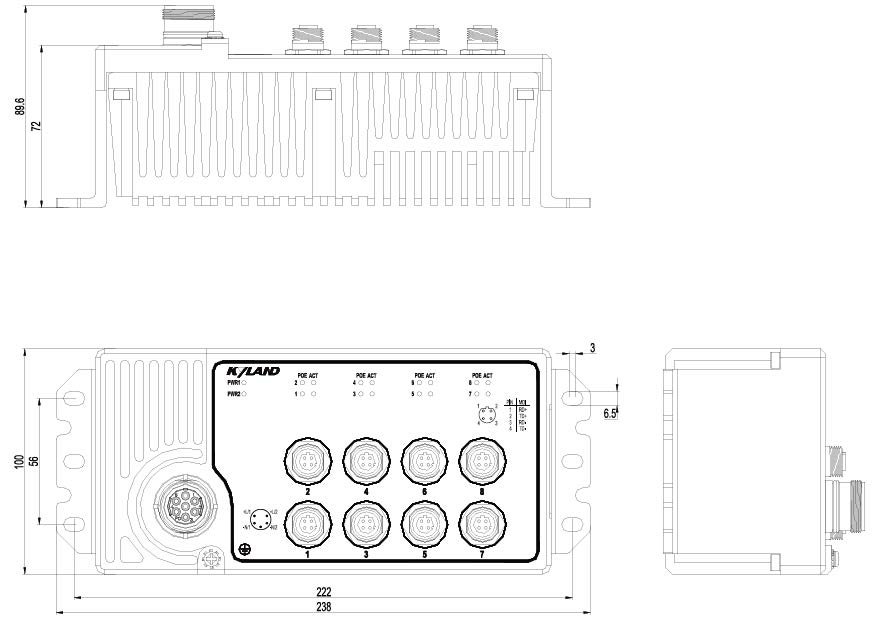

Aquam8S:

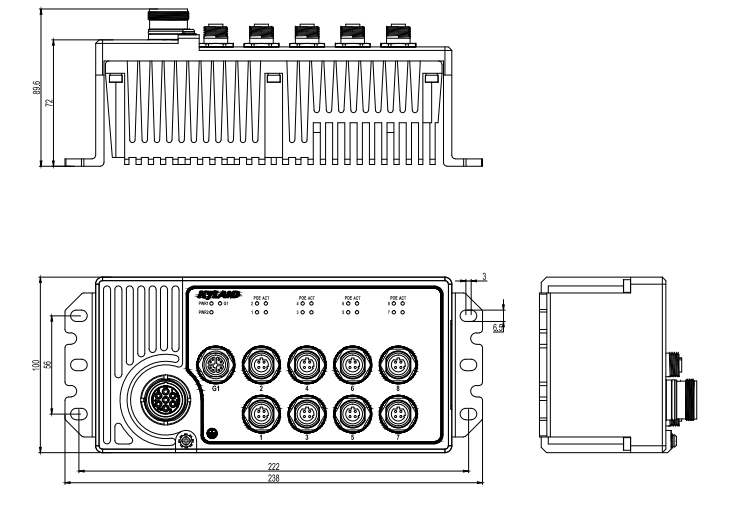

Aquam9S:

订购信息

推荐型号



产品型号 产品描述
Aquam5S-5P-WV-WV 5*10/100M Base-T(X) M12 PoE port,24-110VDC双冗余输入
Aquam8S-8P-WV-WV 8*10/100M Base-T(X) M12 PoE port,24-110VDC双冗余输入
Aquam9S-1GE8P-WV-WV 1*10/1000/1000M Base-T(X) M12 port,8*10/100M Base-T(X) M12 PoE port,24-110VDC双冗余输入



选购配件



SAP编码

配件型号

描述

备注

107100342

M23-5P-F-Crimp

M23, 5 Pin 母头电缆连接器压接

电源口连接器头

107100770

M12-D-4P-M-Crimp-20~18AWG

M12, D-Coding, 4 Pin公头电缆连接器

百兆电口连接器头
