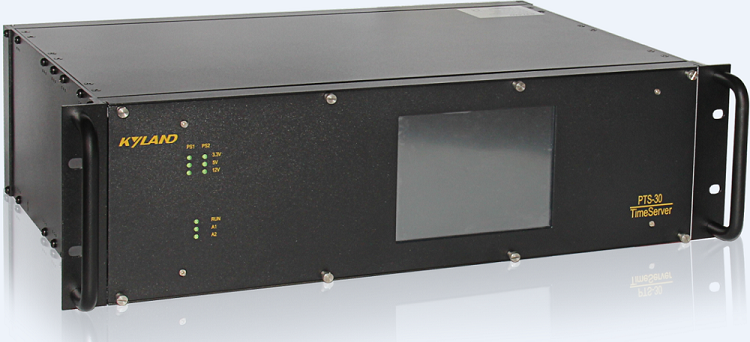

PTS-30E
3U机架式模组化高精度时间扩展钟
产品简介

PTS-30E扩展时间服务装置是一款为工业领域提供纳秒级时间服务的多功能时钟服务器,该设备接收的地面时间源信号进行授时,支持IEEE1588(PTP)和IRIG-B地面基准时间源的自动跟踪和锁定。依据多源时间算法可提供多路时间源选择逻辑及切换应用功能。

PTS-30E支持IEEE1588(PTP)/NTP/SNTP网络时间同步授时信号,支持脉冲/B码(AC/DC)/TOD/差分信号/串行信号(RS232/422/485)时间报文等多种输出信号以满足不同行业的时间同步需求。

PTS-30E时钟服务器可通过通讯规约(IEC61850/IEC60870-5-104等)提供时钟工作状态管理及监视功能,也可产生时间触发信号(IEC61850/GOOSE等)满足行业时钟工作状态的监视和管理需求。

PTS-30E时钟服务器支持WEB/SNMP远程系统管理和配置模式。

关键特性
性能参数
产品规格
时间源输入接口 地面时间源1 ETH0/ETH1:PTPv2(IEEE1588)
地面时间源2 FI1 (ST-850nm MM) + FI2 (ST-850nm MM)
守时性能 宽温晶振(TCXO) <55us/1h
恒温晶振(OCXO) <6us/24h
网络端口 网口类型1 2*100M C 以太网电口
网口类型2 2*100/1000M C/F(LC) 光电复用端口+2*100M C 以太网电口
性能参数 NTP/SNTP
标配以太网口 ±50us
扩展以太网口 ±10ms
PTPv2(IEEE1588)
标配以太网口 ±50ns
脉冲信号
光纤 ±60ns
TTL电平 ±60ns
差分电平 ±0.5us
空接点 ±3us
IRIG-B
光纤 ±60ns
TTL电平 ±60ns
差分电平 ±0.5us
AC(3-12V,3:1-6:1) ±20us
串行报文
RS232 ±5ms
RS422/485 ±5ms
面板指示灯 电源指示灯 PS1/PS2:3.3V/5V/12V 电源1/2指示灯
运行指示灯 RUN:系统运行指示灯
告警指示灯 A1/A2:继电器干接点告警指示灯
电源及告警 输入电压 220AC/DCW(85-264VAC/85-300VDC)
电压数量 单电源/双电源
接入端子 5-pin间隔插入式凤凰端子
电源告警 电源模块状态告警
状态告警 时钟时间源状态告警
机械结构 安装方式 标准3U19英寸机架式安装
设备尺寸 W x H x D:483x135x280mm
外壳材质 金属材质
设备净重 4.5kg
防护等级 IP40
电磁兼容 IV标准
散热方式 自然冷却无风扇
环境 工作温度 -20℃-+70℃
存储温度 -40℃-+85℃
湿度 5%-95%,无凝结
质保 平均无故障运行时间 50000hrs
保修期 5年
认证 CE认证
中国计量院
中国电力科学研究院
行业标准 DL/T 1100.1-2009
电力系统时间同步系统第一部分:技术规范
GB/T 2423.3-2006
电工电子产品环境试验(idt IEC60062-2-78 2001)
GB/T 60107-2000
(idt EIA/TIA-232-E)
GB/T 11014-1989
平衡电压数字接口电路的电气特性(eqv EIA RS-422A)
GB/T 11287-2000
继电器部分(ide IEC 60255-21-1:1988)
GB/T 13279-2002
远动终端设备
GB/T 14537-1993
量度继电器和保护装置的冲击与碰撞试验(idt IEC 60255-21-2:1988)
GB/T 17626.3-1998
电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17623.4-1998
电磁兼容试验和测量技术射频电磁场抗扰度试验
GB/T 17626.4-1998
电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-1998
电磁兼容试验和测量技术浪涌(冲击)抗干扰度试验
GB/T 17626.8-1998
电磁兼容试验和测量技术工频磁场抗干扰度试验
GB/T 17626.9-1998
电磁兼容试验和测量技术脉冲磁场抗干扰度试验
GB/T 17626.10-1998
电磁兼容试验和测量技术阻尼震荡磁场抗干扰度试验
GB/T 17626.12-1998
电磁兼容试验和测量技术震荡抗干扰度试验
GB/T 19391-2003
全球定位系统(GPS)术语及定义

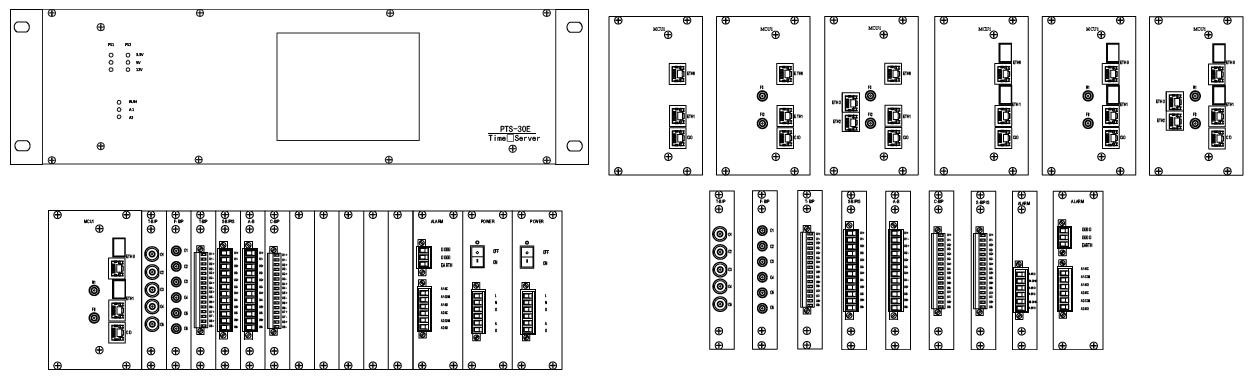

机械尺寸

订购信息

设备选型

基本配置(必选项)

类型

P/N

描述

电源类行-C

1

220AC/DCW(85-264VAC/85-300VDC) SINGLE

2

220AC/DCW(85-264VAC/85-300VDC) DUAL

晶振类型-D

1

宽温晶振(TCXO)<55us/1h

3

恒温晶振(OCXO)<6us/24h

网口类型-D

1

2*100M C 以太网电口

7

2*100/1000M C/F(LC) 光电复用端口+2*100M C 以太网电口

PTP功能-D

1

PTPv2功能(ETH0/ETH1网口支持)



输出板卡(可选项)

类型

P/N

描述

脉冲信号输出板卡

PTS-30E-OUT-PPS-TTL-TB

8通道端子电平脉冲信号输出板卡

PTS-30E-OUT-PPS-TTL-BNC

5通道BNC电平脉冲信号输出板卡

PTS-30E-OUT-PPS-850-FO

6通道光纤ST-850nm脉冲信号输出板卡

PTS-30E-OUT-PPS-1310-FO

6通道光纤ST-1310nm脉冲信号输出板卡

PTS-30E-OUT-PPS-485-TB

8通道端子RS485差分脉冲信号输出板卡

PTS-30E-OUT-CONTACT-TB

8通道端子秒脉冲/分脉冲空接点输出板卡

IRIG-B信号输出板卡

PTS-30E-OUT-IRIG-TTL-TB

8通道端子电平直流B码信号输出板卡

PTS-30E-OUT-IRIG-TTL-BNC

5通道BNC电平直流B码信号输出板卡

PTS-30E-OUT-IRIG-850-FO

6通道光纤ST-850nm直流B码信号输出板卡

PTS-30E-OUT-IRIG-1310-FO

6通道光纤ST-1310nm直流B码信号输出板卡

PTS-30E-OUT-IRIG-485-TB

8通道端子RS485差分B码信号输出板卡

PTS-30E-OUT-IRIG-AC-TB

6通道端子交流B码(AC)信号输出板卡

串行信号输出板卡

PTS-30E-OUT-PPS-232-TB

6通道端子RS232串行脉冲信号输出板卡

PTS-30E-OUT-TOD-232-TB

8通道端子RS485串行TOD信号输出板卡

PTS-30E-OUT-TOD-485-TB

8通道端子RS485串行TOD信号输出板卡



软件功能(可选项)

类型

P/N

描述

软件功能

PTS-30E-S11

WEB + SNMP

PTS-30E-S12

WEB + IEC60970-104 + DNP TCP

PTS-30E-S13

WEB + IEC60970-104 + IEC61850 MMS

PTS-30E-S14

WEB + IEC61850 MMS + TMS GOOSE Trigger

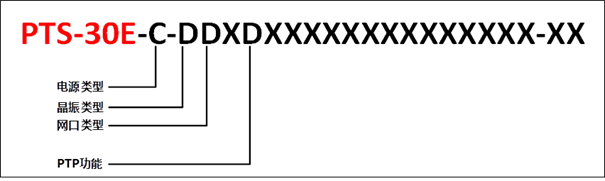

选型订购(模板)

订购信息

描述

基本配置:

PTS-30E-2-36X1XXXXXXXXXXXXXX-XX

PTS-30E时间同步服务器1台(标准3U19英寸机箱)含5.7寸液晶显示触摸操作屏,恒温晶振OCXO1个,2*100/1000M光电复用以太网接口(支持NTP/SNTP网络同步授时功能及PTPv2网络精确时间同步授时功能),时钟支持电源及失步告警,85-264V AC/DC双电源模块。

输出板卡:

PTS-30E-OUT-PPS-TTL-TB*2

PTS-30E-OUT-IRIG-850-FO*3



8通道端子电平脉冲信号输出板卡*2块

6通道光纤ST-850nm直流B码信号输出板卡*3块

软件配置:PTS-30E-S11

WEB远程配置管理软件功能+SNMP管理
