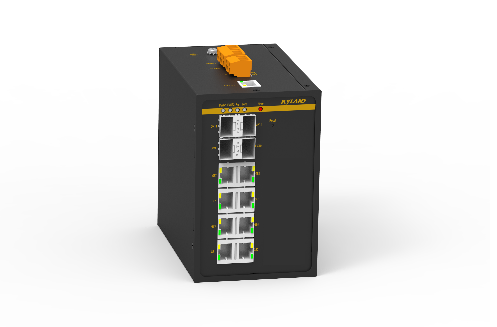

SICOM6000A系列是三层卡轨式管理型工业以太网交换机，专门针对EMC性能要求严格的工业通信系统需求设计。提供4个100Base-X, 1000Base-X SFP接口+8个10/100/1000Base-T(X) RJ45 接口。支持DT-Ring协议族(自愈时间<50ms)、DRP/DHP（自愈时间<20ms）、RSTP/MSTP、VLAN、组播、QoS、SSH等丰富的二层软件特性，以及VRRP、OSPF、RIP、IGMP、PIM、静态路由等三层功能，并支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件。具有IP40防护的金属外壳，抗强振动的卡轨座，极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。产品可广泛应用于交通，石油石化等工业领域。
支持100Base-X, 1000Base-X SFP接口
支持DT-Ring，DRP/DHP，RSTP/MSTP
支持VRRP、OSPF、RIP、IGMP、PIM、静态路由
支持HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS
IP40防护等级
| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持QinQ 支持端口聚合 支持端口流控 支持端口风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持RSTP/MSTP，兼容STP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 三层功能 | 支持ARP、代理ARP配置 支持VRRP 支持RIPv1/v2 支持OSPFv2 支持静态路由 支持IGMPv1/v2 支持PIM-SM, PIM-DM |
| 安全技术 | 支持IEEE802.1X 支持HTTPs/SSL 支持SSH 支持SFTP Client 支持RADIUS 支持TACACS+ 支持用户分级 支持Web、Telnet、SSH、SNMP管理安全IP设置 支持登录超时机制 支持MAC地址绑定 支持端口隔离 |
| 服务质量管理 | 支持802.1p（CoS）和DSCP优先级 支持CoS、DSCP优先级映射 支持SP,WRR队列调度 支持ACL |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持IEC 61850 MMS建模管理 支持FTP/TFTP文件传输及软件升级 支持内存及CPU利用率告警，电源告警，温度告警，IP/MAC冲突告警，端口linkdown告警，端口流量告警，CRC及丢包率告警，环告警 支持线缆检测 支持RMON（统计组，历史组，告警组，事件组） 支持端口镜像 支持Syslog，可上传到日志服务器和保存到Flash，日志文件可导出到FTP服务器 支持LLDP 支持Link-check 支持环路检测 支持CRC保护 |
| IP管理 | 支持DHCP server/client |
| 时钟管理 | 支持时间、时区、夏时制配置 支持SNTP Server 支持NTP Server/Client |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1-4093 组播组数 256 路由表 3.9K MAC表 16K 包缓冲区 12Mbit 包转发率 7.2Mpps(4GX8T) 17.9Mpps(4GX8GE) 交换延迟 <10us 超长帧长度 10KB |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 百兆端口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 按钮 | Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 24-48VDC(18-72VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <18W (4GX8GE), <14W (4GX8T) 过载保护 支持 反接保护 支持 冗余保护 支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 88mm×135mm×137mm (W×H×D) 重量 1.50Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+70℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 1009661h 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact), ±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV; Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM, ±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
推荐型号
|
产品型号 |
型号说明 |
|
SICOM6000A-4GX8T-L2-L2 |
4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口；24-48VDC (18-72VDC),冗余输入 |
| SICOM6000A-2GX8T-L2-L2 | 2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100Base-T(X) RJ45电口；24-48VDC (18-72VDC),冗余输入 |
| SICOM6000A-8T-L2-L2 | 8×10/100Base-T(X) RJ45电口；24-48VDC (18-72VDC),冗余输入 |
| SICOM6000A-4GX8GE-L2-L2 | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口；24-48VDC (18-72VDC),冗余输入 |
|
SICOM6000A-2GX8GE-L2-L2 |
2×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45电口；24-48VDC (18-72VDC),冗余输入 |
|
SICOM6000A-8GE-L2-L2 |
8×10/100/1000Base-T(X) RJ45电口；24-48VDC (18-72VDC),冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
SFP模块 |
参考工业级SFP模块选购表 |
|
DT-BGAZ-02 |
壁挂安装板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
