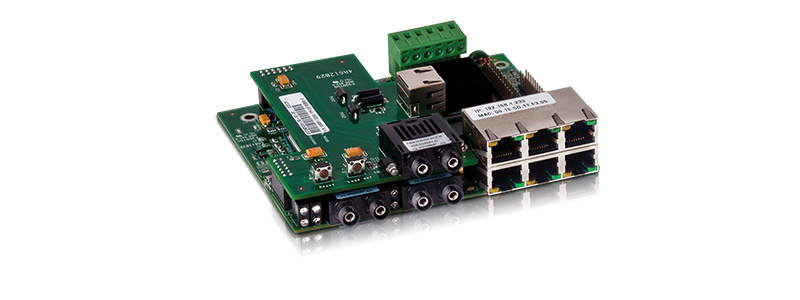

SICOM3009BA是专为防爆环境应用的低功耗交换机，具有高绝缘和防潮性能，支持光纤远距离数据传输和转发，多种拓扑冗余协议及远程监控管理功能，满足煤炭安全认证，适用于煤炭、化工、油田等防爆、高尘、腐蚀性的恶劣环境。
| 软件特性 | |
| 交换功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族, 自愈时间<50ms 支持STP/RSTP |
| 组播协议 | 支持IGMP Snooping 支持静态组播 |
| 安全技术 | 支持SSH 支持TACACS+ |
| 服务质量 | 支持SP,WRR队列调度 |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持FTP软件升级 支持电源告警,端口告警和环告警 支持RMON 支持端口镜像 支持LLDP 支持Link-check |
| 时钟管理 | 支持SNTP Client |
| 性能参数 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u (100Base-T和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1D(STP) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 1Mbit 包转发率 5.4Mpps 交换延迟 <5μs |
| 接口 | 百兆端口 100Base-FX, 单/多模SC/ST/FC任选; 10/100Base-T(X), RJ45接口 Console口 RS232, RJ45接口 告警端口 告警输入，与电源端子集成在一个6芯5.08mm间距插入式端子上 |
| 指示灯 | 前面板指示灯 裸板支持便于集成的指示灯接口，定义见硬件安装手册 |
| 按钮 | Reset:系统复位 Default:系统恢复默认配置 |
| 电源 | 输入电压 3.3-5VDC(3-5.5VDC) 电源端子 6芯5.08mm间距插入式端子 功率 满载3.9W,待机2.06W 过载保护 支持 反接保护 支持 冗余保护 支持 |
| 机械结构 | 机械结构 尺寸 130mm×35mm×107mm(W×H×D) 重量 0.3kg 安装方式 嵌入式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 376919h 保修期 5年 |
产品选型
推荐型号
|
产品型号 |
SICOM3009BA-EC-Ports-Connector-PS1-PS2 |
|
代码定义 |
代码选型 |
|
EC |
裸板三防涂覆 |
|
Ports:端口 |
3S6T=3×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 3M6T=3×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 2S6T=2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 2M6T=2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 |
|
Connector:百兆光口参数 |
SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km FC05=FC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km FC40=FC接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km |
|
PS1-PS2:电源输入 |
L9-L9=3.3-5VDC(3-5.5VDC),冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
kyland-SICOM3009BA-CN SICOM3009BA工业以太网交换机硬件安装手册_V11 SICOM3009BA工业以太网交换机Web操作手册_V20
