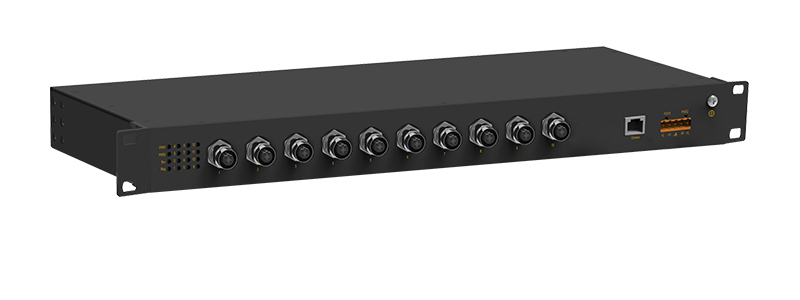

Aquam8512A-1U
2G+8/10T端口三层千兆网管型EN50155系列工业以太网交换机
产品简介

Aquam8512A-1U系列产品为网管型的1U机架式车载M12接口以太网交换机,最大支持4个千兆电口和8个百兆PoE电口。支持宽范围的可操作温度(-40℃~75℃),满足EN50155、EN50121等轨道交通行业标准的要求。

Aquam8512A系列产品支持OSPF等三层路由功能,DRP和RSTP环网冗余协议,支持VLAN和GVRP,方便网络灵活组网和划分,支持组播功能,解决视频的多点传输,并支持SNMP等丰富的网络管理功能,可广泛用于车载PIS、CCTV、视频监控等系统,同时也适用于任何对振动冲击、EMC兼容性要求严酷的工业应用场合。

关键特性

该系列最大支持4个千兆电口+8个百兆PoE电口

电口连接器型号支持M12

支持DT-Ring协议族,STP/RSTP/MSTP,DRP环网冗余和VRRP

支持OSPF三层路由协议

符合EN50155和EN50121行业标准要求

性能参数
软件功能
交换功能 支持VLAN,PVLAN
支持端口聚合
支持端口流控
支持端口限速,广播风暴抑制
冗余技术 支持VRRP
支持DRP/DHP,自愈时间<20ms
支持STP/RSTP/MSTP
支持DT-Ring/DT-Ring+
组播技术 支持IGMP-snooping
支持静态组播
支持GMRP
路由技术 支持OSFPv2
支持静态路由
支持IGMP
支持PIM-SM, PIM-DM
安全技术 支持用户分级
支持802.1X
支持TACACA+
支持Radius
支持HTTPS, SFTP client
支持SSH
服务质量管理 支持ACL
支持SP,WRR队列调度
管理与维护 支持Console,Telnet,WEB管理方式
支持SNMPv1/v2c/v3,可通过Kyvision集中管理
支持RMON
支持TFTP/HTTP文件传输及软件升级
支持IP/MAC冲突告警,电源告警,端口告警,环告警
支持端口镜像
支持Syslog
支持LLDP
IP管理 支持DHCP server/Client/option 82
时钟管理 支持SNTP Client
产品规格
技术参数 标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-T)
IEEE 802.3ab(1000Base-T)
IEEE 802.3x(流控)
IEEE 802.1p(优先级)
IEEE 802.1Q(VLAN)
IEEE 802.1w(RSTP)
IEEE 802.1X(访问控制协议)
交换属性 优先级队列: 8
VLAN数: 4K
VLAN ID: 1~4093
组播组数: 256(L2组播组数)
路由表: 3.9K
MAC表: 16K
包缓冲区: 12Mbit
最大包转发率: 4.2Mpps
交换延迟: <10us
接口 千兆端口
10/100/1000Base-T(X),M12-X-code接口

百兆端口
10/100Base-T(X),M12-D-code接口

Console口
RS232,RJ45接口
指示灯 前面板指示灯
运行指示灯:Run
环网指示灯: Ring
电源指示灯:PWR1,PWR2
接口指示灯:1~10(Link/ACT)
电源 输入电压 110VDC(77-154VDC); 72-110VDC(50.4-137.5VDC); 24VDC(18-36VDC); 24-48VDC(16.8-60VDC)
接入端子 5芯5.08间距插入式端子
功率 <15W

过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸 483mm×44mm×185mm(W×H×D)
重量 <3Kg
安装方式 1U机架式
环境 工作温度 -40℃~+75℃
储存温度 -40℃~+85℃
相对湿度 5~95%无凝露
质保 MTBF 2299386h
保修期 5年
认证 CE, EN50155,EN50121
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air)
IEC61000-4-3 (RS) 20V/m (80MHz-2GHz)
IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV
IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM
IEC61000-4-6 (CS)10V (150kHz-80MHz)
IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m
IEC61000-4-9(Pulsed magnetic field )300A/m
IEC61000-4-29 (Voltage Short interruptions) 10ms 100%

Safety
EN60950-1

机械
IEC61373(振动和冲击)
机械尺寸

订购信息

产品选型

推荐型号

产品型号 端口 电源
Aquam8512A-1U-10T-H2-H2 10*10/100BASE-T(X) M12电口 110VDC(77-154VDC),冗余电源输入
Aquam8512A-1U-2GE8T-H2-H2 2*10/100/1000BASE-T(X) M12电口; 8*10/100BASE-T(X) M12电口 110VDC(77-154VDC),冗余电源输入
Aquam8512A-1U-4GE8P-H6-H6 4*10/100/1000BASE-T(X) M12电口, 支持Bypass; 2*10/100BASE-T(X) M12 PoE电口 72-110VDC(50.4-137.5VDC), 冗余电源输入
Aquam8512A-1U-B-4GE8P-H6-H6 4*10/100/1000BASE-T(X) M12电口, 支持Bypass; 2*10/100BASE-T(X) M12 PoE电口 72-110VDC(50.4-137.5VDC), 冗余电源输入
Aquam8512A-1U-4GE8P-L3-L3 4*10/100/1000BASE-T(X) M12电口, 支持Bypass; 2*10/100BASE-T(X) M12 PoE电口 24VDC(18-36VDC),冗余电源输入
Aquam8512A-1U-B-4GE8P-L2-L2 4*10/100/1000BASE-T(X) M12电口, 支持Bypass; 2*10/100BASE-T(X) M12 PoE电口 24-48VDC(16.8-60VDC), 冗余电源输入



选购配件

SAP编码

配件型号

描述

备注

107100770

M12-D-4P-M-Crimp-20~18AWG

M12, D-Coding, 4 Pin公头电缆连接器

百兆电口连接器头

107100245

M12-X-8P-M

M12, X-Coding, 8 Pin公头电缆连接器

千兆电口连接器头
