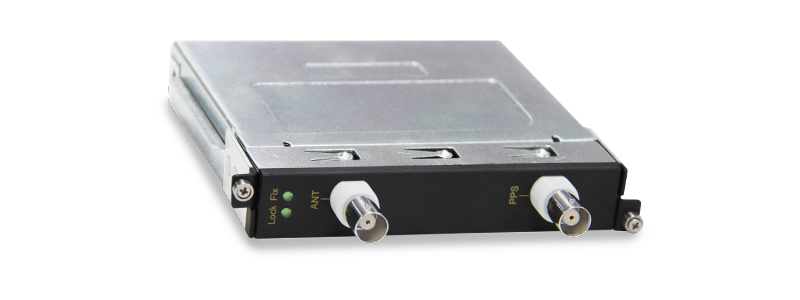

GPS时钟模块是专为东土SICOM3028GPT系列中支持时钟同步功能的交换机设计的接口模块,以实现GPS时钟信号的获取.通过此模块，可以使SICOM3028GPT交换机具备主时钟级别的授时能力。同时该模块也可以提供高性能的守时服务，在GPS信号丢失后继续提供高精度的时钟信息。.
14通道GPS接收器
高精度恒温晶振,良好的守时特性
支持1路5V TTL电平,PPS输出
适用于SICOM3028GPT-L2GT,SICOM3028GPT-L2FT,SICOM3028GPT-L3GT,SICOM3028GPT-L3FT，由主机系统统一管理
支持热插拔，更换模块无需重启主机（限同类型模块，更换后需重新配置）
| 产品规格 | |
| 技术参数 | 接收器 14通道GPS C/A编码接收器 灵敏度 跟踪灵敏度:-160 dBm 获得灵敏度:-155 dBm 工作频率 1575.42MHz±1.023MHz |
| 接口 | GPS输入 5VDC, BNC接口 PPS TTL,+5V,50Ω,脉冲宽度可调,BNC接口 |
| 指示灯 | 前面板指示灯 GPS定位指示灯:Fix 频率锁定指示灯:Lock |
| 电源 | 输入电压 3.3VDC 接入端子 A型插头(背板供电) 功率 4.5W(设备初启动) 3W(设备正常运行) |

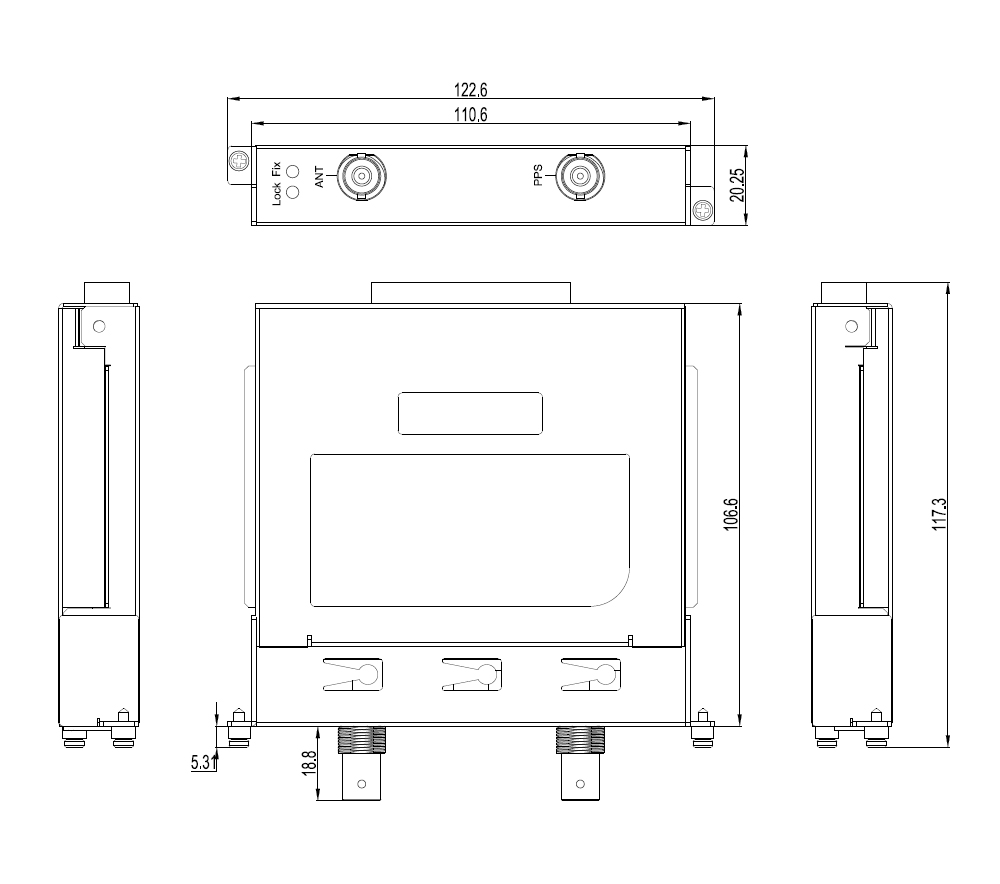

| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 尺寸 122.6mm×20.25mm×106.6mm(W×H×D) 重量 0.3Kg |
| 环境 | 工作温度 0℃～+50℃ 储存温度 -20℃～+70℃ 相对湿度 5～95%无凝露 |
| 质保 | 保修期 5年 |
| 认证 | CE(认证中), FCC(认证中) 产品最新认证动态请关注Kyland网站 |
| GPS时钟模块精度 | SM6.6-GPS-OI 短期稳定性(t=1s) 1x10^-9 s PPS的精度 <=60ns 24小时守时精度 <=6 μs 锁定时间 <20 min(冷启动,典型值) |
推荐型号
|
可选型号 |
型号说明 |
|
SM6.6-GPS-OI-0.5U |
GPS输入转PTP时钟模块,1路GPS天线输入,1路PPS输出 |
