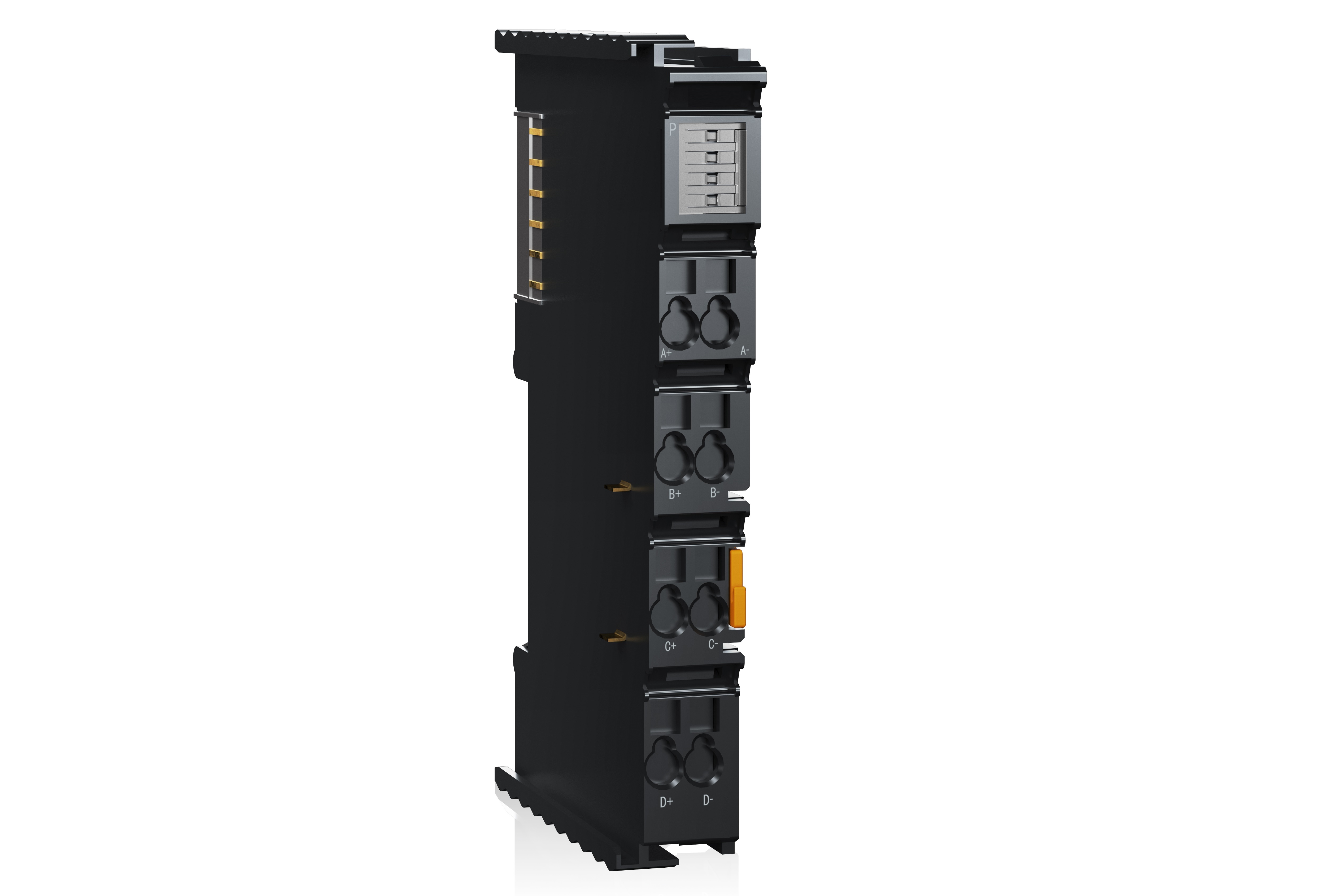

KYIO-M系列-分布式远程IO系统由通信耦合器模块和扩展IO模块组成，通信耦合器模负责现场总线通讯，可使用ModbusTCP、EtherCAT、Profinet协议实现和主站控制器或者上位机软件的通讯连接。通信耦合器模和扩展IO模块之间可以根据现场需求自由组合，在点位较多的情况下采用分布式IO模块可以实现更低的成本要求。
|
型号 |
KYAO 2通道输出 |
KYAO 4通道输出 |
|
|
产品概述 |
2通道输出、电压、电流型 性能稳定、抗干扰性能强 |
4通道输出、电压、电流型 性能稳定、抗干扰性能强 |
|
|
技术规格 |
|||
|
订货号 |
KYAO-0HB22 |
KYAO-0VD22 |
KYAO-0ID22 |
|
输出点数 |
2 |
4 |
|
|
输出类型 |
电压、电流 |
电压 |
电流 |
|
总线5VDC消耗电流 |
<70mA |
||
|
供电极性保护 |
支持 |
||
|
最大可持续电压 |
30V DC |
||
|
量程 |
|||
|
电压（单极性） |
0~10V |
0~10V |
-- |
|
电压（双极性） |
±10V |
±10V |
-- |
|
电流 |
0~20mA、4~20mA |
-- |
0~20mA、4~20mA |
|
数据字 |
|||
|
电压 |
-32000~32000，满量程 |
-32000~32000，满量程 |
-- |
|
电流（0~20mA） |
0~32000 |
-- |
0~32000 |
|
电流（4~20mA） |
0~32000 |
-- |
0~32000 |
|
分辨率 |
|||
|
电压 |
12位 |
||
|
电流 |
11位 |
||
|
模数转换时间 |
小于300us |
小于500us |
小于500us |
|
模拟电压输出阶跃响应 |
0.2ms到95% |
||
|
模拟电流输出阶跃响应 |
1.2ms到95% |
||
|
输出误差 |
通常±0.5%，最大±2% |
||
|
共模电压 |
信号电压+共模电压（±12V内） |
||
|
输出负载 |
电压输出：5000Ω（最小），电流输出：500Ω（最大） |
||
|
隔离 |
|||
|
●通道与总线之间 |
有 |
||
|
显示指示 |
电源供电绿色LED显示 |
||
|
系统电源诊断和警告 |
支持 |
||
|
工作温度 |
0~60℃ |
||
|

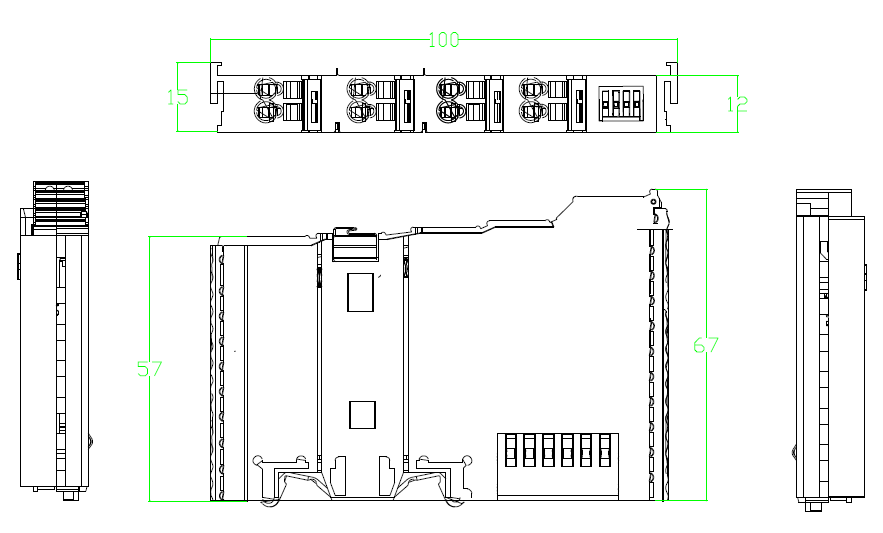

尺寸（长×宽×高） |
15×99×70 |
||
|
可选型号 |
说明 |
|
KYAO-0HB22 |
模拟量输出模块, 2输出，12位精度，电压或电流，±10V或0~20mA、模块诊断功能 |
|
KYAO-0VD22 |
模拟量输出模块, 4输出，12位精度，电压输出,±10V、模块诊断功能 |
|
KYAO-0ID22 |
模拟量输出模块, 4输出，12位精度，电流输出，0~20mA、模块诊断功能 |
KYAO模拟量输出模块使用说明手册-V11
KYAO-0VD22 KYAO-0ID22 KYAO-0HB22
