KYIO-M系列-分布式远程IO系统由通信耦合器模块和扩展IO模块组成,通信耦合器模负责现场总线通讯,可使用ModbusTCP、EtherCAT、Profinet协议实现和主站控制器或者上位机软件的通讯连接。通信耦合器模和扩展IO模块之间可以根据现场需求自由组合,在点位较多的情况下采用分布式IO模块可以实现更低的成本要求。
种类丰富 :提供多种产品型号可供选择,适用场景更丰富;
高性价比 :产品采取卡片式外壳工艺,具备较高的性价比;
美观度 :产品采取全自动贴片生产,在保证质量的同时令产品更加美观;
大容量扩展:单个耦合器机架最多可扩展512DI/512DO/128AI/128AO;
多耦合器:支持Modbus TCP、EtherCAT、 Profinet协议等;
KYRCM | |
接口 | 以太网 2 x 10/100Mbps,RJ45 可扩展模块数量 最大32 |
协议支持 | 选择不同的耦合器模块,支持通信协议: Modbus TCP EtherCAT Profinet |
指示灯 | 电源指示灯 PWR 系统指示灯 SF 通信指示灯 NET 扩展模块指示灯(Modbus模块保留) BF |
电源 | 工作电源:24V DC |

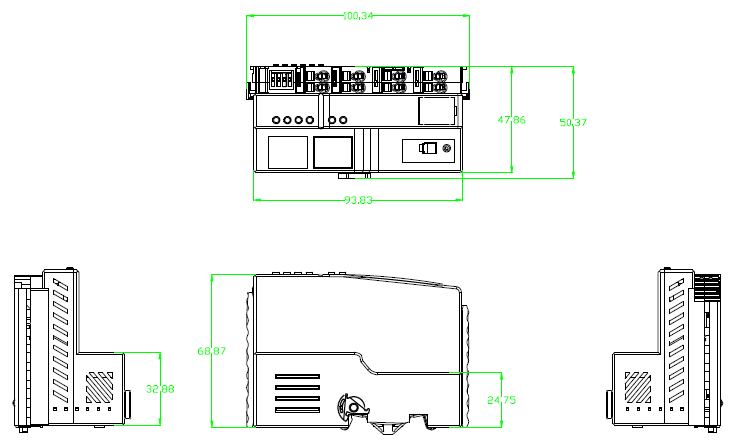

机械结构 | 防护等级 IP20 尺寸 48mm x 99mm x 70mm (W x H x D) 安装方式 导轨安装 |
环境 | ModbusTCP&Profinet通信模块工作温度:-10~55°C EtherCAT通信模块工作温度:0~60°C 相对湿度:5%~90%(无凝露) |
可选型号 | 说明 |
KYRCM-1AA22 | ModbusTCP通信耦合器模块, Modbus-TCP、S7-TCP/IP总线、2个RJ45口,具有交换机功能,WellBUS背板总线、可扩展32个模块,24VDC供电 |

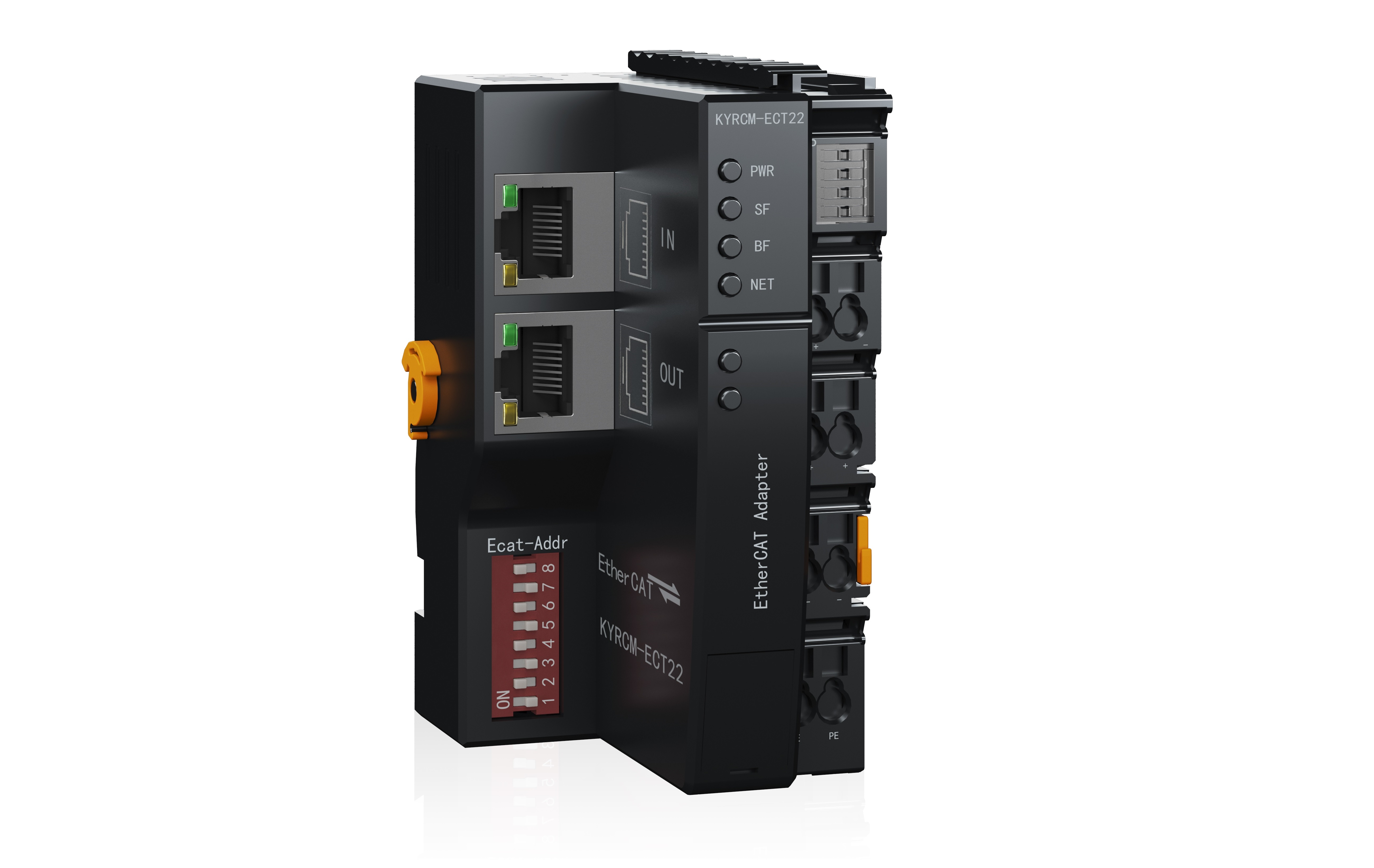

KYRCM-ECT22 | EtherCAT通信耦合器模块, EtherCAT总线、2个RJ45口,WellBUS背板总线、可扩展32个模块,24VDC供电,带8位拨码设置站ID地址 |
KYRCM-ECT22-253 | EtherCAT通信耦合器模块,EtherCAT总线、2个RJ45口,WellBUS背板总线、支持扩展32个模块,24VDC供电,带8位拨码设置站ID地址,2轴脉冲输出、单端或差分(单端NPN输出最大500KHZ、差分最大1MHZ),支持普通的PTP轴控制 |
KYRCM-PNT22 | Profinet通信耦合器模块, Pofinet-RT总线、2个RJ45口,WellBUS背板总线、可扩展32个模块,24VDC供电 |
