MaVIEW工业控制编程平台
产品简介

       MaVIEW(Management of Virtualized Industrial Engineering Workbench)是在东土工业服务器或东土PLC控制器进行控制系统编程组态的一体化平台,其功能包括了符合IEC61131的开发环境(IDE)及运行环境(RTE),IDE包括了设备组态、工业服务器的虚拟化配置、 算法组态、编译下装、在线调试等核心组件。



      MaVIEW软件包下载:https://www.aliyundrive.com/s/A5KXjjdviWE

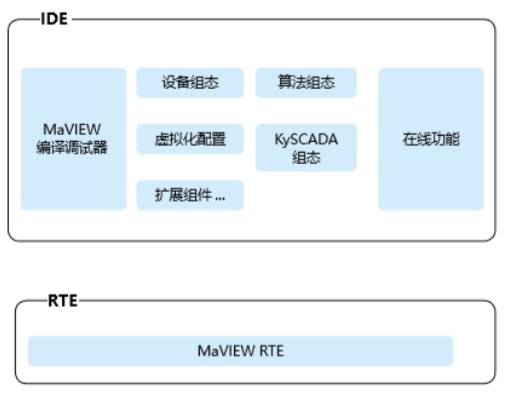

产品架构

关键特性

易用性: 支持拖拽式图形化编程,支持IEC61131-3的编程语言

编程生态: 支持C++编程,支持MatLab/Simulink

跨平台支持: 支持Windows及Linux系统

统一开发平台: 一套软件适用于东土工业服务器、东土PLC控制器

性能参数
MaVIEW IDE产品规格
设备组态 图形化拖拽式添加设备,含东土工业服务器,东土PLC控制器,业务总线以及远程IO设备
提供缩略图窗口支持快速定位
工业服务器冗余配置
业务总线包括Modbus TCP,Modbus RTU,EtherCAT,CANopen,AUTBUS以及自定义TCP和自定义串口
支持配置总线关联控制器,物理端口和IP信息
支持配置添加东土IO设备及第三方IO设备,自动生成IO变量

算法组态 -算法组态
支持IEC61131-3 ST,LD,FBD编程语言
每个虚拟PLC支持配置多达10个不同优先等级和周期的实例任务
变量声明支持导入导出功能
算法程序文件导入导出
支持控制器的全局变量管理及IO变量管理
支持功能块的结构体引用
变量、语句联想功能
变量掉电保持定义
提供变量全局搜索功能,支持直接跳转程序
-C++支持
提供独立的MaVIEW Lib Developer工具用于创建C++的库
支持导入C++源码文件
支持导入Matlab/Simulink生成的C++文件
发布C++程序为Function Block模块库,可导入MaVIEW


虚拟化配置 虚拟PLC物理核心配置
图形化创建虚拟PLC及分配接口资源、冗余设置
支持虚拟网口配置,每个物理网口可以分配多达7个虚拟PLC使用
支持虚拟化配置导入、导出、读取、下装功能
支持虚拟PLC运行控制及状态监测

编译调试器 -编译
支持全工程编译
支持按照选定的控制器编译及HMI编译
编译时检查组态正确性,并给出错误提示定位

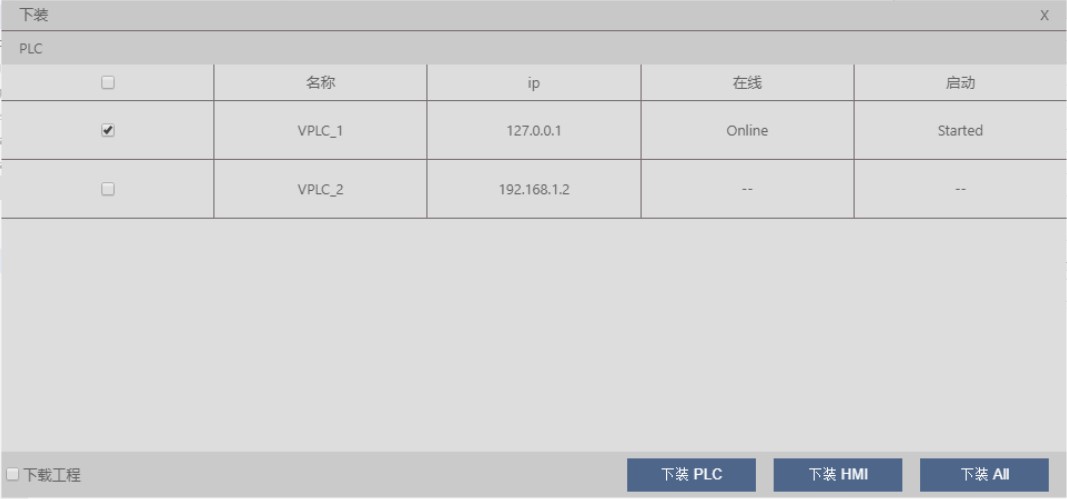

-下装
支持全工程下装和增量下装
支持选择目标控制器和HMI站点下装算法、画面
-调试
支持ST、LD、FBD断点调试
算法页面显示变量实时值
在线 支持变量值实时曲线显示及列表显示
支持变量在线写值及强制
支持ST,LD,FBD在线实时显示变量值

系统要求 1. 软件配置要求
桌面操作系统:Windows 7 x64 SP1, Windows 10 x64或64位Linux操作系统如Fedora 28,Ubuntu 16.04等。支持安装到Intewell的符合上述列表的桌面系统上。
桌面环境:.Net Framework 4.7.
2. 硬件配置最低要求
配置项 最低配置要求
处理器 酷睿双核处理器,CPU 处理频率 2.4GHz
内存 4GB(RAM)
硬盘 6GB可用空间
显示器 分辨率大于等于1366*768

MaVIEW RTE产品规格
RTE 功能 执行基于IEC 61131-3的应用程序
执行对I/O的操作
与外部设备通信
执行PLC之间通信
与MaVIEW IDE通信
对PLC控制器及工业服务器的诊断
执行PLC冗余同步及校验
系统要求 1. 软件配置要求
操作系统:Intewell-C,RT Linux。
2. 硬件配置最低要求
配置项 最低配置要求
处理器 主频800MHz
内存 500MB
硬盘 200MB可用空间
机械尺寸
订购信息

产品型号

产品说明

MaVIEW IDE

工业控制编程平台IDE

MaVIEW RTE

工业控制编程平台RTE
