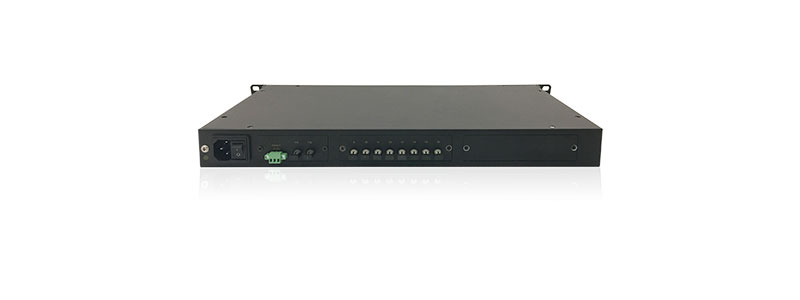

PTD-10
机架式时钟分配器
产品简介

 PTD-10时钟分配器是一款时间信号分配器。该分配器提供多端口时间服务满足时间同步系统的需求,支持2路时间信号输入用于时间源的冗余备份,自动对时间源信号的进行校验并选择最优时间源作为内部时间基准。最大支持16路精确时间输出端口为时间同步系统服务,可设置补偿参数提高输出信号的准确度。

关键特性

提供2路冗余时间源实现最优时间算法
提供最大16路输出端口满足多设备连接
支持BNC,端子,光纤等多种接口类型
支持IRIG-B时间信号,包括B000, B001, B002, B003, B004, B005, B006和B007等
支持路径延迟补偿功能
提供设备告警输出节点
提供LCD时间显示屏

性能参数
产品功能
冗余时间源 PTD-10时钟分配器提供时间源冗余服务,通过校验时间源的输入信息选择正确的时间源为时间同步系统提供服务。
物理接口转换 PTD-10时钟分配器提供光纤接口与TTL电平接口的转换。
端口扩展功能 PTD-10时钟分配器提供端口扩展功能可提供更多独立的时间同步接口满足系统的需求。
长距离信号传输 PTD-10时钟分配器通过信号连接线缆提供长距离信号传输功能。
时间输入 支持最多2路信号输入接口
支持BNC接口,可选光纤接口
时间输出 支持最多16路信号输出接口
支持端子接口,可选光纤接口
产品规格
输入接口 TTL:5V DC, 50Ω, BNC接口
光纤(可选):多模光纤, 850nm, ST接口
输出接口 TTL:凤凰端子
光纤(可选):多模光纤, 850nm, ST接口
显示操作接口 LCD屏:2*24字符,显示时间和参数
按键:4按键操作模式:上移,下移,确认,取消
LED灯 电源指示灯: PSW
告警指示灯: ALARM
信号源1指示灯: S1
信号源2指示灯: S2
运行指示灯:RUN
告警接口 告警继电器:1路常开和常闭继电器告警节点,凤凰端子, 250 VAC Max,3 A Max
维护接口 维护口:RS232模式,RJ45接口
电源 输入电压:
220AC/DCW(85-264VAC/85-300VDC)
48DCW(38-60VDC) (选配)

接入端子:3-pin凤凰端子
功率:<18W
机械结构 外壳:金属材质
散热方式:自然冷却,无风扇
尺寸(WxHxD):482.6mm×44.2mm×229mm
重量:<3Kg
环境 工作温度:-20°C~+70°C
储存温度:-40°C~+85°C
相对湿度:5~95%无凝露
质保 保修期:5年
产品性能
时间准确度 ±50ns (输入到输出)
时间信号格式(IRIG-B) B000,B001,B002,B003,B004,B005,B006,B007
机械尺寸

订购信息

MODEL
FT208S 光电转换, 2输入, 8输出, 管理型
FT216S 光电转换, 2输入, 16输出, 管理型
POWER
7 220AC/DCW(85-264VAC/85-300VDC) 单电源
8 48DCW(38-60VDC) 单电源
INPUT
1 TTL BNC
2 光纤ST, 多模850nm

OUTPUT
1 TTL 凤凰端子
2 光纤ST, 多模850nm




  订购信息 描述
PO (示例) PTD-10-FT216S-7-11

220AC/DCW(85-264VAC/85-300VDC) 单电源

2路TTL BNC输入接口

16路TTL BNC输出接口
