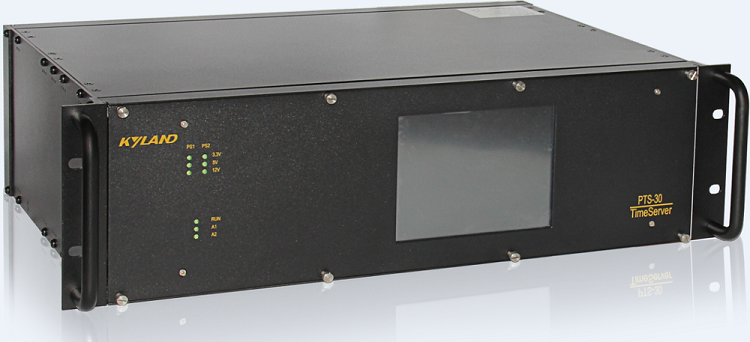

PTS-30M精确时间服务装置是一款为工业领域提供纳秒级时间服务的多功能时钟服务器,该设备支持北斗/GPS/GLONASS双路卫星绝对时间基准及IEEE1588(PTP)和IRIG-B地面基准时间源的自动跟踪和锁定。依据多源时间算法可提供天地互备多路时间源选择逻辑及切换应用功能。
PTS-30M支持IEEE1588(PTP)/NTP/SNTP网络时间同步授时信号,支持脉冲/IRIG-B码/串行TOD时间报文等多种输出信号以满足不同行业的时间同步需求。
PTS-30M时钟服务器可通过通讯规约(IEC61850/IEC60870-5-104等)提供时钟工作状态管理及监视功能,也可产生时间触发信号(IEC61850/GOOSE等)满足行业时钟工作状态的监视和管理需求。
PTS-30M时钟服务器支持WEB/SNMP远程系统管理和配置模式。
产品规格 | |
时间源输入接口 | 卫星时间源 SAT-1/SAT-2:BNC接口(5V DC) 地面时间源1 ETH0/ETH1:PTPv2(IEEE1588) 地面时间源2 FI1 (ST-850nm MM) + FI2 (ST-850nm MM) |
守时性能 | 宽温晶振(TCXO) <55μs/1h 恒温晶振(OCXO) <6μs/24h 铷原子钟 <2µs/24h |
网络端口 | 网口类型1 2*100M C 以太网电口 网口类型2 2*100/1000M C/F(LC) 光电复用端口 + 2*100M C以太网电口 |
性能参数 | NTP/SNTP 标配以太网口 ±50μs 扩展以太网口 ±10ms PTPv2(IEEE1588) 标配以太网口 ±50ns 脉冲信号 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs 空接点 ±3μs IRIG-B 光纤 ±60ns TTL电平 ±60ns 差分电平 ±0.5μs 交流 ±20μs 串行报文 RS232 ±5ms RS485 ±5ms |
面板指示灯 | 电源指示灯 PS1/PS2:3.3V/5V/12V 电源1/2指示灯 运行指示灯 RUN:系统运行指示灯 告警指示灯 A1/A2:继电器干接点告警指示灯 |
电源及告警 | 输入电压 110-220VAC/DC(85-264VAC/85-300VDC) 电压数量 单电源/双电源 接入端子 5-pin间隔插入式凤凰端子 电源告警 电源模块状态告警 状态告警 时钟时间源状态告警 |
机械结构 | 安装方式 标准3U19英寸机架式安装 设备尺寸 W x H x D:483x135x280mm 外壳材质 金属材质 设备净重 4.5kg 防护等级 IP40 电磁兼容 IV标准 散热方式 自然冷却无风扇 |
环境 | 工作温度 -20℃~+70℃ 存储温度 -30℃~+80℃ 湿度 5%~95%,无凝结 |
质保 | 平均无故障运行时间 50000hrs 保修期 5年 |
认证 | CE认证 |
行业标准 | DL/T 1100.1-2018 电力系统时间同步系统第一部分:技术规范 GB/T 2423.3-2006 电工电子产品环境试验(idt IEC60062-2-78 2001) GB/T 60107-2000 (idt EIA/TIA-232-E) GB/T 11014-1989 平衡电压数字接口电路的电气特性(eqv EIA RS-422A) GB/T 11287-2000 继电器部分(ide IEC 60255-21-1:1988) GB/T 13279-2002 远动终端设备 GB/T 14537-1993 量度继电器和保护装置的冲击与碰撞试验(idt IEC 60255-21-2:1988) GB/T 17626.3-1998 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17623.4-1998 电磁兼容试验和测量技术射频电磁场抗扰度试验 GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-1998 电磁兼容试验和测量技术浪涌(冲击)抗干扰度试验 GB/T 17626.8-1998 电磁兼容试验和测量技术工频磁场抗干扰度试验 GB/T 17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗干扰度试验 GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼震荡磁场抗干扰度试验 GB/T 17626.12-1998 电磁兼容试验和测量技术震荡抗干扰度试验 GB/T 19391-2003 全球定位系统(GPS)术语及定义 |
设备选型
推荐型号
型号 | 电源类型 | 晶振类型 | 网口类型 | 卫星模块 | PTP功能 | 光纤输入 |
PTS-30M-2-1151000XXXXXXXXXXX-XX |
110-220VAC/DC 双电源 |
宽温晶振 (TCXO)<55us/1h |
2*100M 以太网电口 |
GPS + BDS 双通道 |
PTPv2功能 ETH0/ETH1网口支持 |
N/A |
PTS-30M-2-1121100XXXXXXXXXXX-XX |
110-220VAC/DC 双电源 |
宽温晶振 (TCXO)<55us/1h |
2*100M 以太网电口 |
GPS + BDS 双模块 |
PTPv2功能 ETH0/ETH1网口支持 |
FI1 (ST-850nm) + FI2 (ST-850nm) |

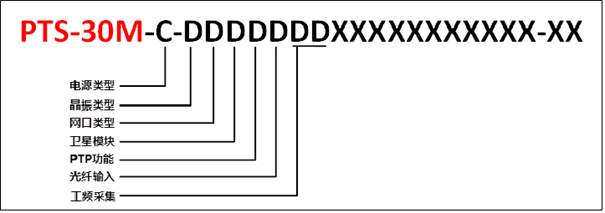

基本配置描述
类型 | P/N号 | 描述 |
电源类型-C | 1 | 110-220VAC/DC 单电源 |
2 | 110-220VAC/DC 双电源 | |
晶振类型-D | 1 | 宽温晶振 (TCXO)<55us/1h |
3 | 恒温晶振 (OCXO)<6us/24h | |
网口类型-D | 1 | 2*100M 以太网电口 |
7 | 2*100/1000M C/F(LC) 光电复用端口 + 2*100M C 以太网电口 | |
卫星模块-D | 1 | GPS |
2 | GPS/BDS 双模块 | |
3 | GPS/GLN 双模块(定制型号) | |
4 | GPS+GPS 双通道 | |
5 | GPS+BDS 双通道 | |
6 | GPS+GLN 双通道(定制型号) | |
PTP功能-D | 1 | PTPv2功能(ETH0/ETH1网口支持) |
光纤输入-D | 0 | N/A |
1 |
FI1 (ST-850nm)+ FI2 (ST-850nm) |
|
工频采集-DD | 00 | N/A,后续版本支持 |

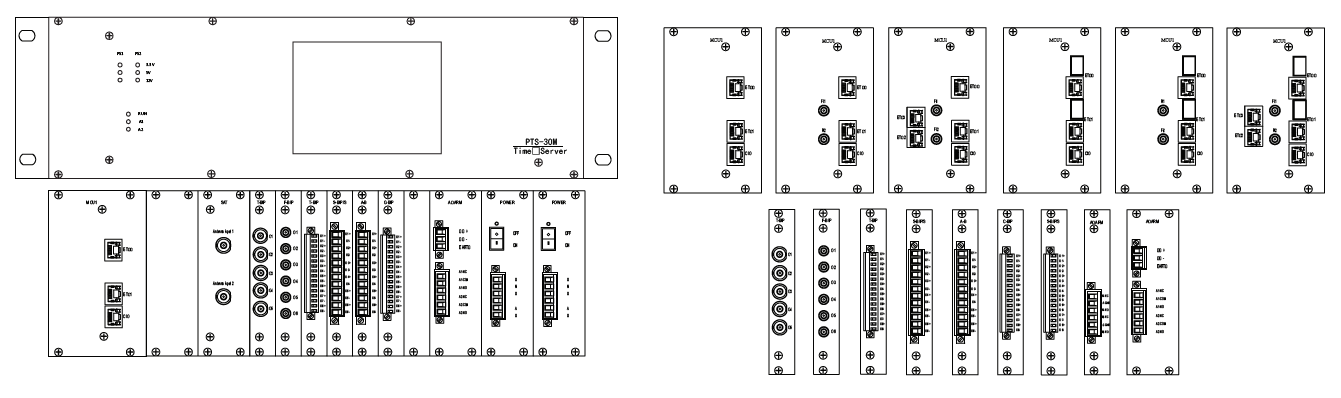

输出板卡(可选项)
类型 |
P/N号 |
描述 |
脉冲信号输出板卡 |
PTS-30M-OUT-PPS-TTL-TB |
8通道端子电平脉冲信号输出板卡 |
PTS-30M-OUT-PPS-TTL-BNC |
5通道BNC电平脉冲信号输出板卡 |
|
PTS-30M-OUT-PPS-850-FO |
6通道光纤ST-850nm脉冲信号输出板卡 |
|
PTS-30M-OUT-PPS-1310-FO |
6通道光纤ST-1310nm脉冲信号输出板卡 |
|
PTS-30M-OUT-PPS-485-TB |
8通道端子RS485差分脉冲信号输出板卡 |
|
PTS-30M-OUT-CONTACT-TB |
8通道端子秒脉冲/分脉冲空接点输出板卡 |
|
IRIG-B信号输出板卡 |
PTS-30M-OUT-IRIG-TTL-TB |
8通道端子电平直流B码信号输出板卡 |
PTS-30M-OUT-IRIG-TTL-BNC |
5通道BNC电平直流B码信号输出板卡 |
|
PTS-30M-OUT-IRIG-850-FO |
6通道光纤ST-850nm直流B码信号输出板卡 |
|
PTS-30M-OUT-IRIG-1310-FO |
6通道光纤ST-1310nm直流B码信号输出板卡 |
|
PTS-30M-OUT-IRIG-485-TB |
8通道端子RS485差分B码信号输出板卡 |
|
PTS-30M-OUT-IRIG-AC-TB |
6通道端子交流B码(AC)信号输出板卡 |
|
串行信号输出板卡 |
PTS-30M-OUT-PPS-232-TB |
6通道端子RS232串行脉冲信号输出板卡 |
PTS-30M-OUT-TOD-232-TB |
6通道端子RS232串行TOD信号输出板卡 |
|
PTS-30M-OUT-TOD-485-TB |
8通道端子RS485串行TOD信号输出板卡 |
软件功能
类型 |
P/N号 |
描述 |
软件功能 |
PTS-30M-S11 |
WEB + SNMP(默认) |
配件包选型
时钟服务器 | 对应时钟配件包 | ||
描述 | 说明 | 物料描述 | 说明 |
PTS-30M-2-1151000XXXXXXXXXXX-XX | 双卫星通道,双电源 | 时钟服务器配件包-2-2-50-B | 2条双模天线(50m线缆含GPS/BDS蘑菇头),2个底座式天线支架,2条3m电源线,2个防雷器,2条30cm防雷器馈线 |
时钟服务器配件包-2-2-50-H | 2条双模天线(50m线缆含GPS/BDS蘑菇头),2个抱箍式天线支架,2条3m电源线,2个防雷器,2条30cm防雷器馈线 | ||
PTS-30M-2-1121100XXXXXXXXXXX-XX | 单卫星通道,双电源 | 时钟服务器配件包-2-1-50-B | 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个底座式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线 |
时钟服务器配件包-2-1-50-H | 1条双模天线(50m线缆含GPS/BDS蘑菇头),1个抱箍式天线支架,2条3m电源线,1个防雷器,1条30cm防雷器馈线 |
时钟配件包 | 包含配件 | ||
物料描述 | 说明 | 数量 | |
时钟服务器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
PTS-ANT-MOUNT-BASE | 底座式安装支架 | 1 | |
连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线,单头镀锡,3芯,10A 250V | 2 | |
PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
时钟服务器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 1 |
PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 | 1 | |
连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线,单头镀锡,3芯,10A 250V | 2 | |
PTS-ANT-LIGHTING | 天线及设备防雷器 | 1 | |
PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 1 | |
时钟服务器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
PTS-ANT-MOUNT-BASE | 底座式安装支架 | 2 | |
连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线,单头镀锡,3芯,10A 250V | 2 | |
PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 | |
时钟服务器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | 2 |
PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 | 2 | |
连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线,单头镀锡,3芯,10A 250V | 2 | |
PTS-ANT-LIGHTING | 天线及设备防雷器 | 2 | |
PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | 2 |
配件说明
类型 | 物料描述 | 说明 |
GPS天线 | PTS-ANT-GPS-30-BNC | GPS单模天线(30m线缆含蘑菇头) |
PTS-ANT-GPS-50-BNC | GPS单模天线(50m线缆含蘑菇头) | |
PTS-ANT-GPS-100-BNC | GPS单模天线(100m线缆含蘑菇头) | |
BDS天线 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS双模天线(30m线缆含蘑菇头) |
PTS-ANT-GPS-BDS-50-BNC | GPS/BDS双模天线(50m线缆含蘑菇头) | |
PTS-ANT-GPS-BDS-100-BNC | GPS/BDS双模天线(100m线缆含蘑菇头) | |
GLONASS天线 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN双模天线(30m线缆含蘑菇头) |
PTS-ANT-GPS-GLN-50-BNC | GPS/GLN双模天线(50m线缆含蘑菇头) | |
PTS-ANT-GPS-GLN-100-BNC | GPS/GLN双模天线(100m线缆含蘑菇头) | |
双频蘑菇头 | PTS-ANT-GPS-BDS-N | GPS/BDS双频蘑菇头(N型接头) |
三频蘑菇头 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三频蘑菇头(N型接头) |
天线同轴电缆 | PTS-ANT-CABLE-30 | 30m单卫星天线同轴电缆 |
PTS-ANT-CABLE-50 | 50m单卫星天线同轴电缆 | |
PTS-ANT-CABLE-80 | 80m单卫星天线同轴电缆 | |
PTS-ANT-CABLE-100 | 100m单卫星天线同轴电缆 | |
电源线 | 连接线缆-3相电源线-3M(单头镀锡) | 3m交流电源线,单头镀锡,3芯,10A 250V |
信号放大器 | PTS-ANT-AMPLIFIER | 天线信号放大器(个/100m及以上天线长度) (需定制,如需使用请联系公司) |
设备防雷器 | PTS-ANT-LIGHTING | 天线及设备防雷器 |
PTS-ANT-BNC-J/BNC-K-30cm | 30cm设备防雷器馈线 | |
蘑菇头安装支架 | PTS-ANT-MOUNT-BASE | 底座式安装支架 |
PTS-ANT-MOUNT-HOOP | 抱箍式安装支架 |
选型订购(模板)
订购信息 | 描述 |
基本配置: PTS-30M-2-2651101XXXXXXXXXXX-XX |
PTS-30时间同步服务器1台(标准3U19英寸机箱),包含5.7英寸液晶显示触摸操作屏,GPS+BDS卫星接收模块,恒温晶振(OCXO)1个,2*100/1000M光电复用以太网接口(支持NTP/SNTP网络授时功能及PTPv2网络精确时间同步授时功能),支持工频采集功能,支持时钟电源及失步告警,85-264VAC/DC双电源模块 |
输出板卡: PTS-30M-OUT-PPS-TTL-TB*2 PTS-30M-OUT-IRIG-850-FO*3 |
8通道端子电平脉冲信号输出板卡*2块 6通道光纤ST-850nm直流B码信号输出板卡*3块 |
软件配置:PTS-30M-S10 | WEB远程配置管理软件功能 |
天线配置: PTS-ANT-GPS-50-BNC*1 PTS-ANT-GPS-BDS-50-BNC*1 PTS-ANT-LIGHTING*2 PTS-ANT-MOUNT-BASE*2 |
GPS单模卫星天线(包含50米线缆和蘑菇头)*1套 GPS/BDS双模卫星天线(包含50米线缆和蘑菇头)*1套 天线及设备防雷器*2套 底座式蘑菇头安装支架*2套 |
