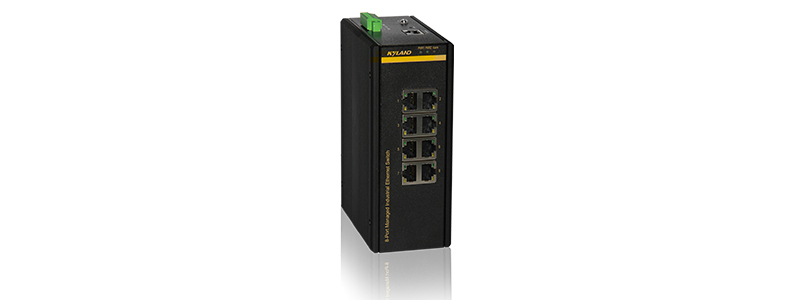

SICOM3008PN网管型Profinet交换机支持8个百千兆自适应电口/2个千兆SFP和6个百千兆自适应电口。SICOM3008PN具有IP30防护的金属外壳，抗强振动的卡轨座，-40℃-+75℃极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力，同时提供12-58VDC电源输入。目前该产品可用于工业自动化等领域。
| 产品规格 | |
| 技术参数 | 标准 IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3z IEEE802.3x IEEE802.1p IEEE802.1Q IEEE802.1w IEEE802.1x IEEE 802.3az IEC62439-2 |
| 交换属性 | MAC表 8K 包缓冲区 4Mbit 包转发率 1.5Mpps 交换延迟 <15us 超长帧 9K |
| 接口 | 百千兆自适应电口 100/1000 SFP 10/100/1000Base-T(X), RJ45接口 |
| Profinet参数 | Profinet版本 V2.3, V2.32 GSD文件 支持 I/O参数 I/O循环 一致性等级 CC-B MRP MRM&MRC PNIO冗余 支持 |
| 网管功能 | 界面 CLI 基于WEB的网管界面 SNMP v1,v2,v3, 可通过Kyvision集中管理 Telnet 快速恢复环协议 DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms DRP,自愈时间<20ms 生成树协议 IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP 链路汇聚控制协议LACP 支持 VLANs 256 Port-based VLANs IEEE 802.1Q tag-based VLANs IEEE 802.1ad Double Tagging (Q in Q) 组播协议 IGMP v1,v2,v3 GVRP 风暴抑制 组播/广播/风暴抑制 流控制 IEEE 802.3x and Back-Pressure QoS IEEE 802.1p QoS 优先级队列 8 安全性 HTTPs SSH 端口安全 基于IP和MAC的访问控制 IEEE 802.1x认证的网络访问控制 更新和恢复 基于WEB的输入输出配置 基于WEB的Firmware更新 诊断 系统日志 VLAN镜像 以太网连接诊断 Link-check MIB RFC 1757 RMON 1,2,3,9 RFC 2674 Q-bridge MIB RFC-1213 MIB-II RFC-1493 bridge MIB RFC 2233 IF MIB LLDP IEEE 802.1ab DHCP 支持 SNTP/NTP 支持 系统状态 设备/以太网端口状态 |
| 指示灯 | 前面板指示灯 电源指示灯:PWR1,PWR2 接口指示灯:Ethernet port link&Speed |
| 电源 | 输入电压 12-58VDC 功率 <9W 接入端子 6芯3.81mm间距插入式端子 反接保护 支持 冗余保护 支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP30 尺寸 108x154x61mm(W×H×D) 重量 1.3Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 463,158小时 保修期 5年 |
| 认证 | CE, FCC, Profinet Conformance Class B |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
SICOM3008PN-Ports-PS1-PS2-PN type |
|
代码定义 |
代码选型 |
|
Ports:端口 |
2GX6GE=2×100/1000Base-X, SFP接口; 6x10/100/1000Base-T(X) 8GE=8x10/100/1000Base-T(X) |
|
PS1-PS2:冗余电源输入 |
L15-L15=12-58VDC,冗余输入 |
|
PN type |
无=GSD file C=GSD file,MRC M=GSD file, MRC, MRM&System Redundancy |
Kyland-SICOM3008PN-Datasheet-CN SICOM3008PN工业以太网交换机硬件安装手册_V11 SICOM3008PN工业以太网交换机Web操作手册_V11 Profinet CC-B test report-SICOM3008PN(CN) Profinet CC-B test report-SICOM3008PN(EN)
SICOM3008PN GSD v23 for step SICOM3008PN GSD v232 for Portal
