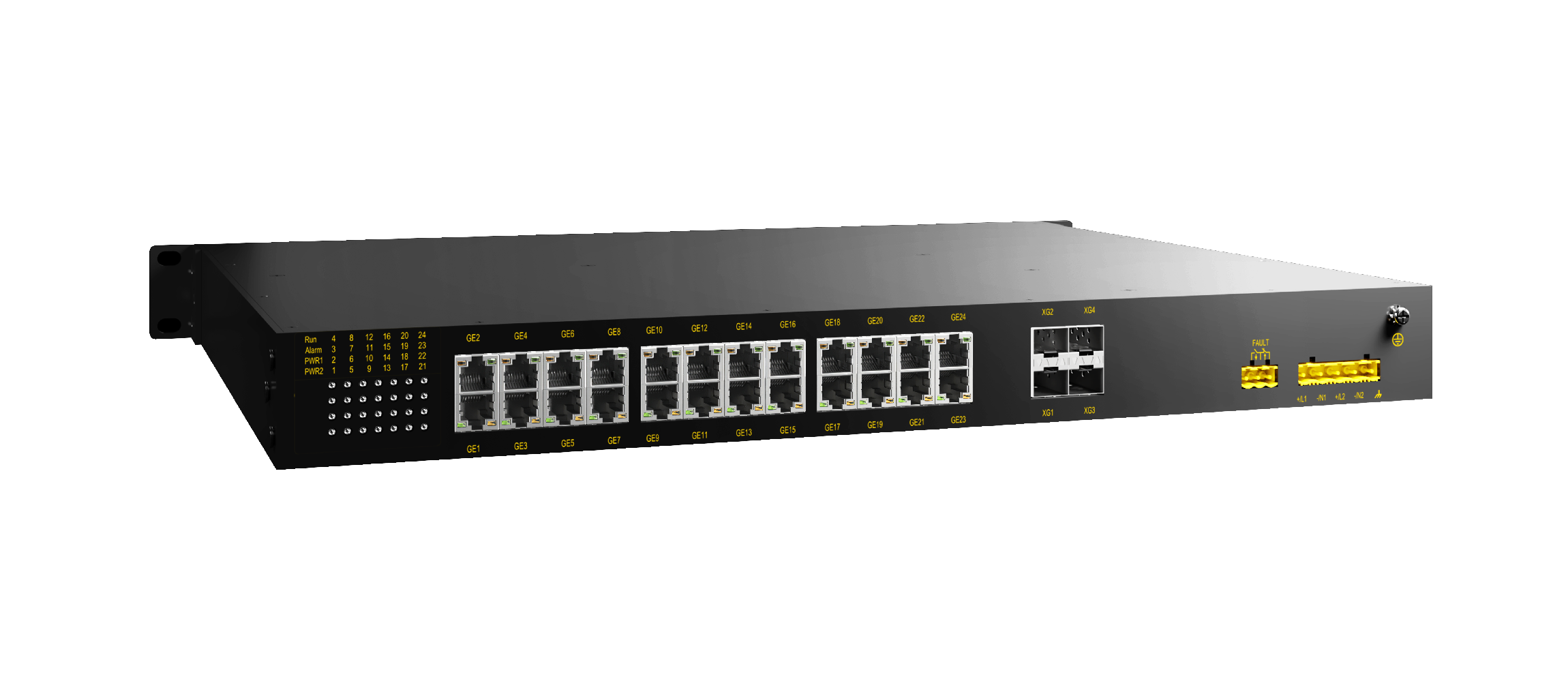

SICOM3024GS是针对于视频监控、安防等系统对大功率PoE交换机的需求而设计开发的二层/三层管理型工业以太网PoE交换机，为19英寸1U机架式安装，最多支持4个万兆或者千兆上行端口和24个千兆PoE端口。SICOM3024GS的PoE功能支持IEEE802.3af/at标准，最大可达240W的PoE功率输出。支持Vlan、快速冗余环网、Qos等丰富二层特性，支持静态路由、RIP、OSPF等三层功能，具有高性能视频传输能力，支持组播协议，并支持高性能的EMC特性，是适用于严酷的工业环境的网管型机架式交换机。SICOM3024GS具有高带宽、多端口、大功率PoE、高性能视频传输能力等特点，可广泛应用于石化行业、轨道交通行业、自动化、电力等各个行业。
| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速配置) 支持全局广播风暴抑制(QOS风暴策略) |
| 冗余技术 | 支持DT-ring, DT-ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP, 自愈时间<20ms，且与网络范围大小无关 支持RSTP/MSTP |
| 组播技术 | 支持IGMP-snooping 支持GMRP 支持静态组播 支持IGMP v2/v3 |
| 路由技术（仅三层支持） | 支持OSFPv2 支持静态路由 支持RIPv1/v2 支持IGMP 支持PIM-SM, PIM-DM |
| 安全技术 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 |
| 服务质量管理 | 支持ACL 支持Qos, 802.1p（CoS）和DSCP 支持SP,WRR队列调度 |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC冲突告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接收光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS 支持ARP 支持基于NAT的IP转换 |
| 时钟管理 | 支持SNTP client 支持NTP client 支持PTPv2，对时精度±100ns |
| 产品规格 | |
| 技术标准 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 802.3af IEEE 802.3at |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1-4093 组播组数 256 MAC表 16K 包缓冲区 32Mbit 包转发率 83.3Mpps 交换延迟 ＜10us 视频传输能力： 支持24路摄像头，无卡顿； 4M/8M/12M码流； 支持Jumbo帧。 |
| 接口 | 千兆电口 10/100/1000Base-T(X)自适应以太网RJ45接口 千兆光口 1000Base-X千兆SFP接口 万兆口 10GBase-X, SFP+接口 Console口 RS232, RJ45接口 告警端子 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,10A@1s, 60W Max USB储存 一路USB接口，支持自动备份配置功能 |
| 状态指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT POE指示灯:ACT |
| 电源 | 输入电压 220VAC 接入端子 5芯7.62mm间距插入式端子 功率 240W PoE 功率输出 过载保护 支持 反接保护 支持 冗余保护 支持 |

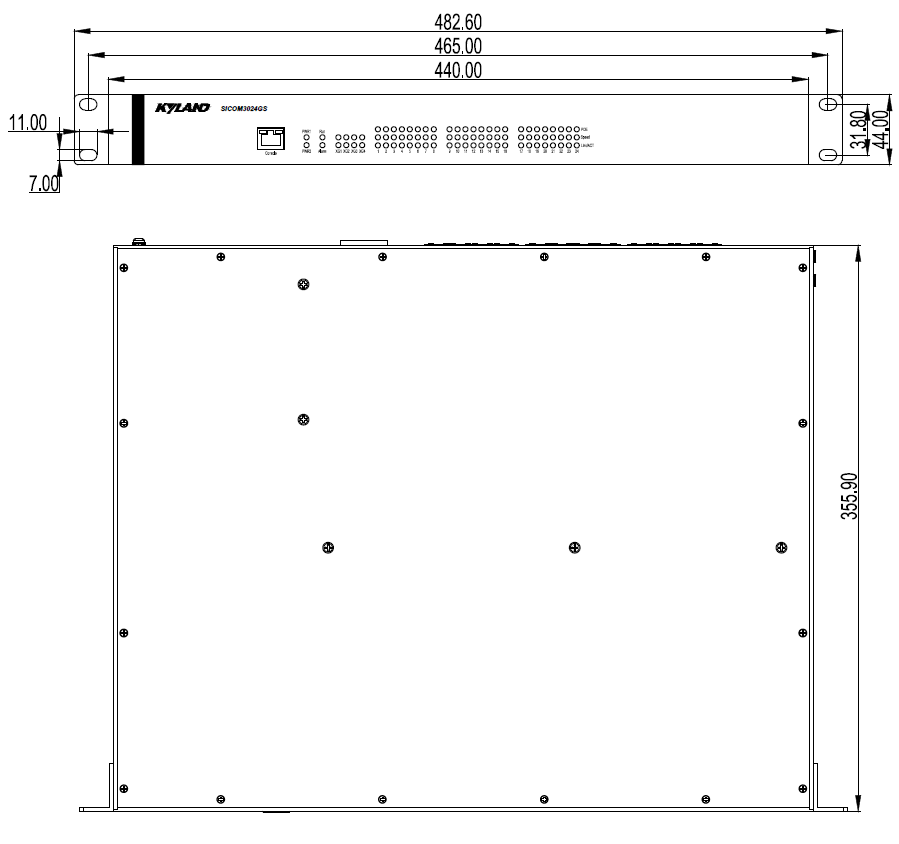

| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 482.6mm×44mm×355.9mm(W×H×D) 重量 ＜5kg 安装方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF ＞300000h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 80MHz-1000MHz：10V/m and 20V/m，1.4GHz-2.1GHz：10V/m，2.1GHz-2.5GHz：5V/m IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Line to line 1KV；Line to earth 2KV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8（工频磁场）300A/m(16.7Hz,50Hz,0Hz) IEC61000-4-9(脉冲磁场) 300A/m 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
二层交换机
| 产品型号 | 输出接口 | 电源 |
| SICOM3024GS-4X24GP-H3-H3 |
4×10GBase-X SFP+接口，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-4GX24GP-H3-H3 |
4×1000Base-X SFP接口，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-4X8GX16GP-H3-H3 |
4×10GBase-X SFP+接口，8×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-12GX16GP-H3-H3 |
12×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-4X12GX12GP-H3-H3 |
4×10GBase-X SFP+接口，12×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-16GX12GP-H3-H3 |
16×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
三层交换机
| 产品型号 | 输出接口 | 电源 |
| SICOM3024GS-L3G-4X24GP-H3-H3 |
4×10GBase-X SFP+接口，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-L3G-4GX24GP-H3-H3 |
4×1000Base-X SFP接口，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-L3G-4X8GX16GP-H3-H3 |
4×10GBase-X SFP+接口，8×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-L3G-12GX16GP-H3-H3 |
12×1000Base-X SFP接口，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-L3G-4X12GX12GP-H3-H3 |
4×10GBase-X SFP+接口，12×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
| SICOM3024GS-L3G-16GX12GP-H3-H3 |
16×1000Base-X SFP接口，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC)，冗余输入 |
选购配件
| 配件 | 配件说明 |
| 万兆SFP+模块 | 参考工业级万兆SFP+模块选购表 |
| 千兆SFP模块 | 参考工业级千兆SFP模块选购表 |
| RJ45防尘罩 | 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，2米，编码：111030019 |
| 电源线 | 3相电源线，3米，编码：111020004 |
| 电源端子 | 5芯7.62毫米间距电源端子，编码：107010125 |
| 告警端子 | 3芯5.08毫米间距告警端子，编码：107010124 |
| 挂耳 | 单个安装挂耳，编码：109999003 |
