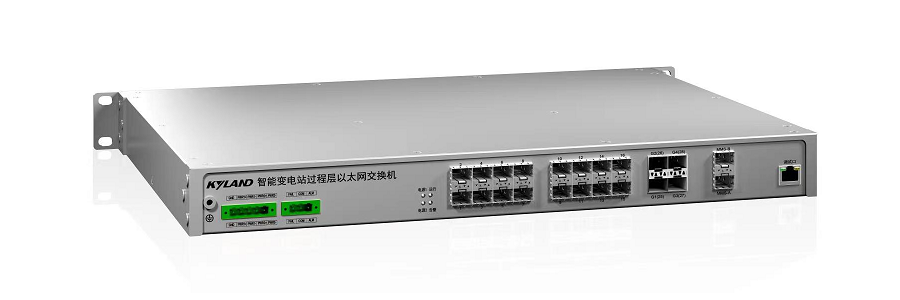

本产品系列是Kyland采用全国产自主可控方案，专门针对南方电网智能变电站过程层应用而设计的交换机，符合《Q/CSG1203066-2019 变电站过程层以太网交换机技术规范》要求。支持延时累加、CSD离线配置、组播流量控制等创新功能。
100%国产自主可控解决方案
符合智能变电站以太网交换机领域行业标准和南方电网企业标准
支持交换延时累加功能
支持CSD配置文件导入，实现离线自动配置
具备组播流量控制功能，实现SV、GOOSE数据流精细控制
双路告警接点，可针对不同严重等级的故障区分告警
提供独立的MMS管理接口，管理数据和业务数据物理隔离，互不影响
| 软件功能 | |
| 交换功能 | 支持VLAN 支持端口流控 支持广播风暴抑制 |
| 冗余技术 | 支持STP/RSTP 支持DRP，DHP，自愈时间<20ms |
| 组播技术 | 支持GMRP 支持静态组播 支持组播流量控制 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持SFTP 支持用户分级 支持MAC 地址绑定 支持端口隔离 支持防攻击 支持网络安全态势感知采集装置管理 支持身份认证、有效性验证、身份限制、参数修改校验、日志记录、MMS 风暴防护、存储安全、进程安全、运行环境安全、代码安全等业务安全特性 |
| 服务质量管理 | 支持ACL，对L2-L4 层数据进行过滤 支持802.1p(CoS)，DSCP 支持SP，WRR 队列调度 |
| 管理与维护 | 支持Console，WEB 管理方式 支持SNMPv1/v2c/v3，可通过Kyvision 集中管理 支持IEC61850 MMS 建模管理 支持CSD 离线配置 支持文件传输及软件升级 支持IP/MAC冲突告警，失电告警，电源告警，温度告警，端口LinkDown告警，环告警，CPU利用率告警，内存利用率告警，端口流量告警，CRC及丢包率告警，配置变更告警 支持端口镜像 支持Syslog 支持LLDP 支持NTP，SNTP 支持延时累加 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3u(100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 8 VLAN数 4K 组播组数 512 MAC表 32K 包缓冲区 48Mbit 交换延迟 <10μs |
| 接口 | Console口 RS232，RJ45 以太网口 SFP接口 MMS接口 SFP接口 电源接口 5芯5.08mm欧式连接器 告警接口 3芯5.08mm欧式连接器 |
| 指示灯 | 前、后面板指示灯 告警指示灯 运行指示灯 电源1 指示灯 电源2 指示灯 通信端口状态指示灯 端口速率指示灯 |
| 电源 | 输入电压 100-240VAC;50/60Hz;110-220VDC (85-264VAC/77-300VDC) 功率 <40W 过载保护 支持 反接保护 支持 冗余保护 支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 482.6×44×315.7mm(W×H×D) 重量 <6Kg 安装方式 19英寸1U机架式 |
| 环境 | 工作温度 -40℃～+70℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port/Alarm Port:±2kV IEC61000-4-5(Surge) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 10V(cont.) IEC61000-4-29(电压中断) 0%/100ms 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
| 产品型号 | 千兆SFP光口 | 百兆SFP光口 | MMS通信接口 | 电源 |
| SICOM-6800GP2-N-F16G4 | 4 | 16 | 2 | 2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源 |
| SICOM-6800GP3-N-G16 | 16 | - | 2 | 2路 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)高压电源 |
