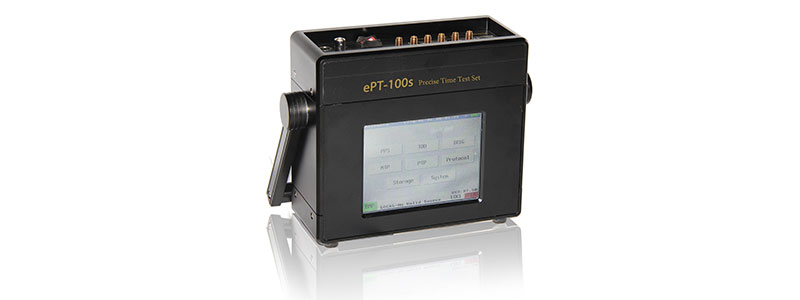

ePT-100s
便携式精确时间测试仪
产品简介

ePT-100s精确时间测试仪是一款便携式精确时间测试仪, 提供对PPS、IRIG-B、TOD、NTP、PTP等时间同步信号的时间特性分析, 并提供标准PPS、IRIG-B、TOD、NTP、PTP等时钟信号的仿真输出。
ePT-100s精确时间测试仪具有高精度测量基准时钟, 内置铷原子钟、北斗收发器或GPS收发器,以提供绝对基准时间的测试分析, 同时也支持TOD、IRIG-B、1PPS+TOD等地面时间信号源, 以支持相对基准时间的测试分析。
ePT-100s精确时间测试仪提供网络报文分析捕获、存储和分析功能, 帮助解决以太网数据信息记录问题。所有捕捉到的消息均携带高精度的时间戳, 并采用标准的PCAP标准格式进行存储和管理。
ePT-100s精确时间测试仪具有体积小、携带方便等特性, 并提供电池续航能力, 解决使用人员在无外部电源情况下的测试和检测工作。
ePT-100s 便携式精确时间测试仪,是专门用来测量、存储、分析各种时间同步信号准确度的精密仪器,为各个行业时间同步系统提供时间测量解决方案。
ePT-100s精确时间测试仪是专门为各个行业的时间同步系统而设计的, 用来测量和分析各类时间同步信号的专用仪器仪表,为通讯行业、电力行业、轨道交通、石油石化等行业的研究院、技术中心、工厂、企业等提供专业的时间同步测试和分析手段,解决时间同步系统的测试问题。
ePT-100s精确时间测试仪具有美观的数据分析接口, 支持内部存储和外部存储, 通过趋势图、分布图等多种展示方式为用户提供数据浏览分析的手段, 通过各种标准的文件格式存储方式为系统提供数据回放功能, 并利用高级分析功能为用户提供推荐补偿值、平均值、偏差值、四分位统计值等各种统计分析结果, 并利用屏幕图形捕获功能为用户直观提供测试数据依据。

关键特性

支持北斗、GPS、GLONASS等多种卫星时间信号源;
支持PPS、IRIG-B、1PPS+TOD、NTP、PTP等地面时间信号源;
支持内置铷原子钟守时特性;
支持PPS、IRIG-B、TOD、NTP、PTP等信号输出;
支持PPS、IRIG-B等时间信号的特性分析;
支持NTP、PTP等网络时间信号的特性分析;
支持脉冲频率、脉冲宽度等信号的特性分析;
支持IRIG-B时间码元和解码存储及监测分析功能;
支持离线测试数据统计分析功能;
支持网络报文捕获存储分析功能( PCAP、CSV等格式);
支持屏幕画面捕获存储功能;

性能参数
产品规格
性能参数 锁定北斗仪表自身精度≤100ns(相对UTC)
锁定GPS仪表自身精度≤30ns(相对UTC)
保持时性能≤2us/d (或等同指标)
1 PPS脉冲输出精度≤30ns

脉冲输出测量精度≤20ns,分辨率1ns
脉冲宽度测量精度≤20ns,分辨率1ns
交流B码测量精度≤1us,分辨率1ns
直流B码测量精度≤20ns,分辨率1ns
1PPS+TOD≤20ns,分辨率1ns
NTP绝对时间测量精度≤1us,分辨率8ns
PTP绝对时间测量精度≤20ns,分辨率8ns
仪表自身测量数据存储容量≥2G
支持屏幕抓拍、图形化保存
内置电池使用时间≥4小时
接口定义 1PPS+TOD/串行时间:RS422/RS232,RJ45,2(输入/输出)
1PPS/IRIG-B:TTL,SMA,2输入/ 2输出
1PPS/IRIG-B:光纤,ST,2输入/ 2输出
IRIG-B:AC,SMA,1输入/ 1输出
NTP/PTP:100/1000 Base-T(X)或100 Base-FX/1000 Base-X,RJ45或SFP,2(输入/输出 )
存储管理接口:USB2.0
系统管理接口:RS232,RJ45
尺寸 205mm×165mm×88mm(W×H×D)
机械尺寸
订购信息
订购信息 描述
ePT-100s-5-11 GPS/北斗/GLONASS卫星接收器,OCXO晶振,2x100/1000M光电复用端口,输入&输出接口(TTL,Modulated IRIG-B,RS232/485),12VDC电源转换器,卫星天线&30米线缆
ePT-100s-5-21 GPS/北斗/GLONASS卫星接收器,铷原子钟,2x100/1000M光电复用端口,输入&输出接口(TTL,Modulated IRIG-B,RS232/485),12VDC电源转换器,卫星天线&30米线缆
