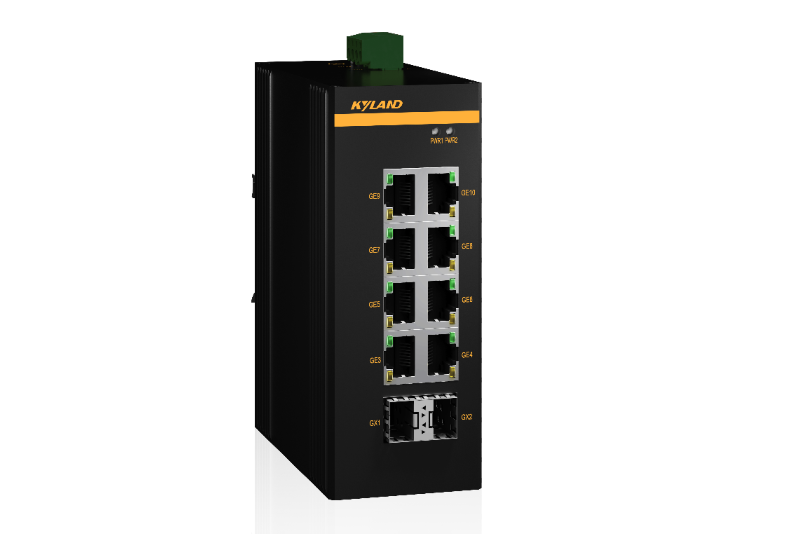

Opal10G
10G端口全千兆非网管型卡轨式交换机
产品简介

Opal10G非网管交换机的主要特点是全千兆接口、结构紧凑、经济易用,通常用于工厂自动化、石油化工、智能交通等行业高带宽以太网的组建。Opal10G支持2个千兆SFP口和8个千兆RJ45电口,冗余电源输入,内置隔离电源,IP40防护等级金属外壳,-40℃~+75℃极端环境温度适应能力,以满足不同工业应用要求,确保在恶劣工业环境中快速和可靠的数据传输。

关键特性
性能参数
产品规格
技术参数 标准
IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3z (1000Base-X)
IEEE 802.3x (流控)
交换属性 MAC表 4K
包缓冲区 1.5Mbit
包转发率 14.9Mpps
交换延迟 <5μs
超长帧长度 9KB
接口 千兆端口
1000Base-X, SFP接口
10/100/1000Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT, Speed (电口); Link/ACT(光口)
电源 输入电压 12-48VDC/18-30VAC
接入端子 4芯5.08mm间距插入式端子
功率 6.9W
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸 53.6mm×135mm×108mm (W×H×D)
重量 0.5Kg
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃~+75℃
储存温度 -40℃~+85℃
相对湿度 5~95%无凝露
质保 MTBF 6363643h
保修期 5年
认证 CE, FCC
UL61010, Class I Div 2
行业标准 EMI:
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS:
IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air)
IEC61000-4-3(RS): 10V/m (80MHz–2GHz)
IEC61000-4-4(EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±2kV
IEC61000-4-6(CS): 10V (150kHz–80MHz)
机械:
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

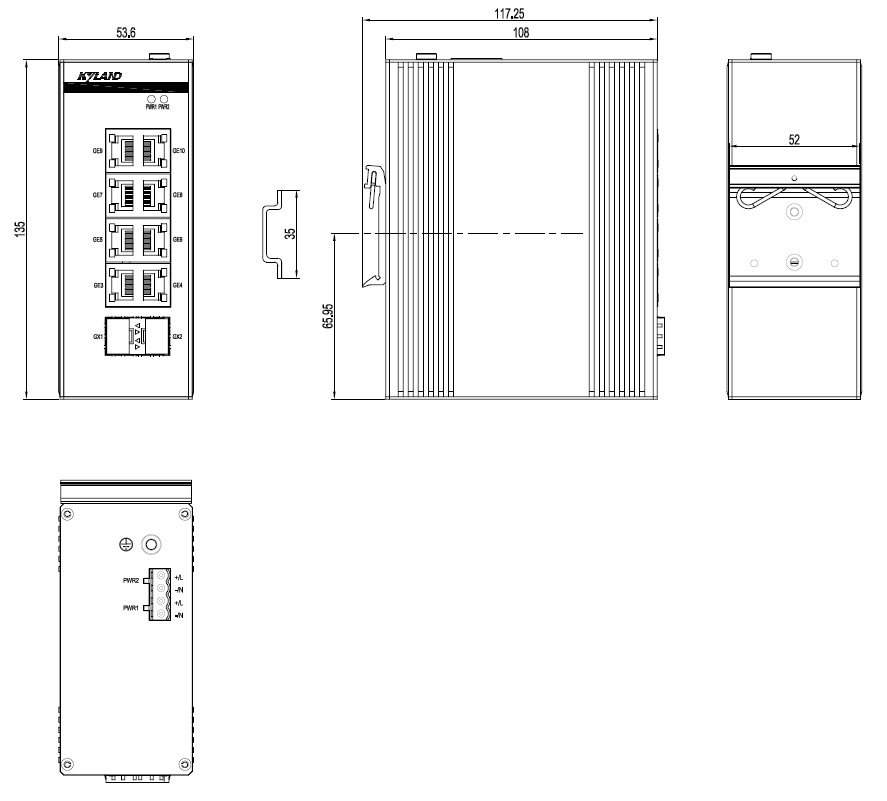

机械尺寸

订购信息

产品选型

产品型号 输出接口 电源
Opal10G-2GX8GE-LV-LV 2×1000Base-X SFP接口, 8×10/100/1000Base-T(X) RJ45电口 12-48VDC/18-30VAC, 冗余输入



选购配件

配件型号

配件说明

千兆SFP模块

参考工业级千兆SFP模块选购表

DT-BGAZ-02

壁挂安装板

DT-FCZ-RJ45-01

单口RJ45防尘罩
