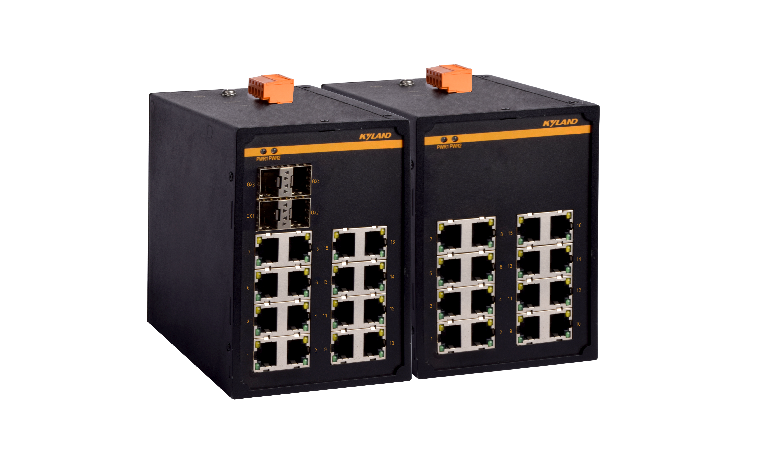

Opal20
16G/20G端口非网管型卡轨式交换机
产品简介

Opal20非网管交换机拥有灵活的端口组合和可靠的性能,支持最多4个100/1000M SFP接口+16个10/100/1000M电口,即插即用。其IP40防护的金属外壳,抗强振动的卡轨座,-40℃~+75℃极端环境温度适应能力及良好的EMC电磁兼容性能,使该系列产品具备在恶劣工业环境下稳定可靠工作的能力,可为电力,智能交通,工厂自动化,视频监控等工业应用领域组建快速稳定的百兆/千兆终端接入网络保驾护航。

关键特性

支持4个100Base-X, 1000Base-X SFP接口,16个10/100/1000M电口

符合工业三级电磁兼容性要求

IP40防护等级

CE, FCC认证

性能参数
产品规格
技术参数 标准
IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T and 100Base-FX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3z (1000Base-SX/LX)
交换属性 MAC表 8K
包缓冲区 4.1M
包转发率 29.8Mpps
交换延迟 <5μs
超长帧长度 10000 bytes
接口 千兆端口
100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口
10/100/1000Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
电源 输入电压 24-48VDC(18-72VDC)
接入端子 5芯5.08mm间距插入式端子
功率 <14W (16GE), <18W (4GX16GE)
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸88mm×135mm×137mm (W×H×D)
重量 1.25Kg
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃~+75℃
储存温度 -40℃~+85℃
相对湿度 5~95%无凝露
质保 保修期 5年
认证 CE, FCC
行业标准 EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS
IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV
IEC61000-4-6(CS) 10V(150kHz~80MHz)
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

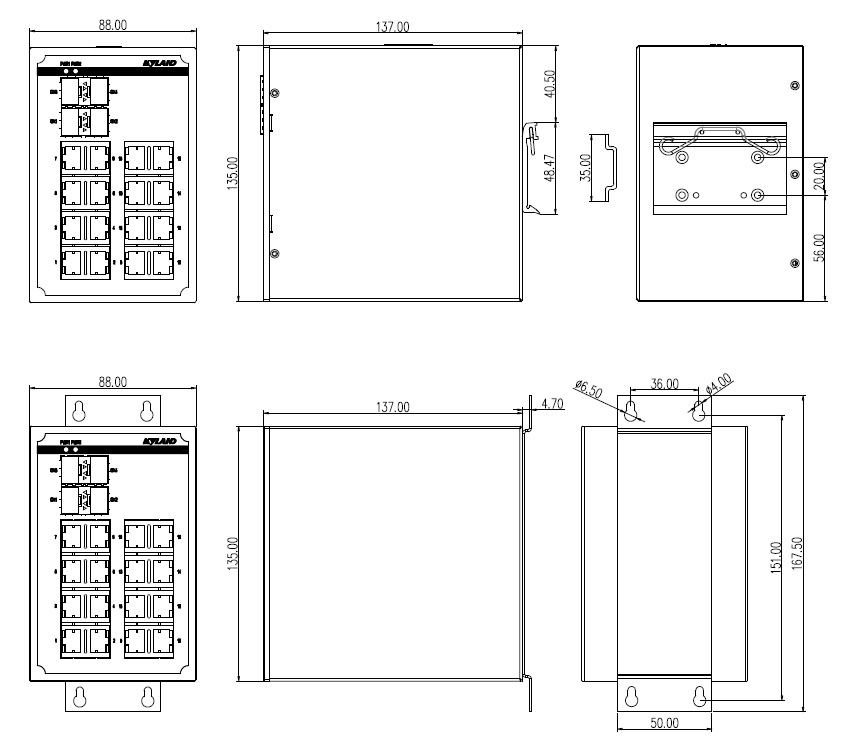

机械尺寸

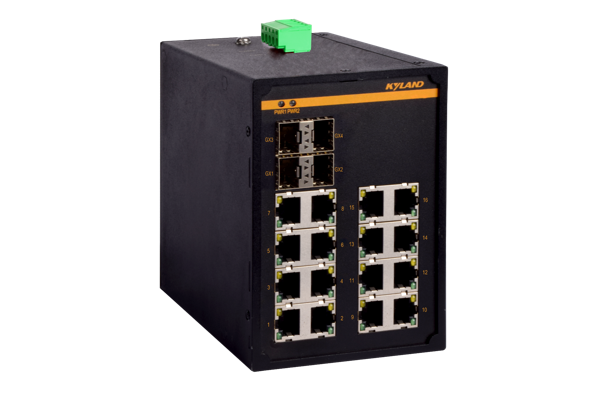

Opal20-4GX16GE:

Opal20-16GE:

订购信息

产品选型

产品型号 输出接口 电源
Opal20-4GX16GE-L2-L2 4×100Base-X, 1000Base-X SFP接口; 16×10/100/1000Base-T(X) RJ45电口 24-48VDC (18-72VDC),冗余输入
Opal20-16GE-L2-L2 16×10/100/1000Base-T(X) RJ45电口 24-48VDC (18-72VDC),冗余输入



选购配件

配件型号

配件说明

SFP模块

参考工业级SFP模块选购表

DT-BGAZ-02

壁挂安装板

DT-FCZ-RJ45-01

单口RJ45防尘罩
