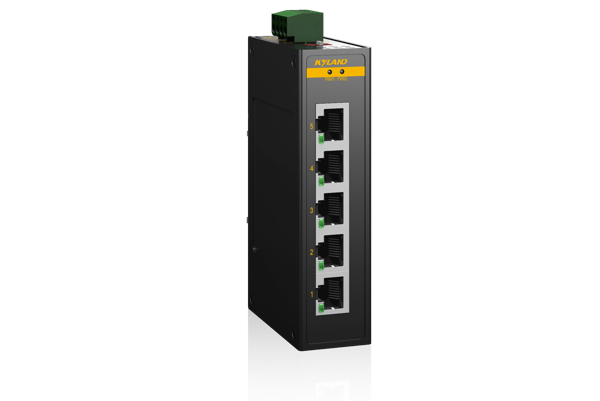

Opal5非网管交换机是专为工业自动化控制领域设计的产品。Opal5支持5个百兆RJ45电口，冗余电源输入，设备顶部的拨码开关可用于控制广播风暴抑制功能和QoS功能的开启和关闭。IP30防护等级金属外壳，-40℃ ~ +75℃极端环境温度适应能力，支持QoS功能，满足了不同工业应用要求，有效地分配网络带宽，更加合理地利用网络资源以及确保了恶劣工业环境中快速和可靠的数据传输。
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3x (流控) IEEE 802.1p (优先级) |
| 交换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.75Mpps 交换延迟 <10μs |
| 接口 | 百兆端口 10/100Base-T(X), RJ45接口 |
| 指示灯 | 前面板指示灯 电源指示灯: PWR1,PWR2 接口指示灯: Link/ACT(电口) |
| 拨码开关 | 开启/关闭广播风暴抑制功能 开启/关闭QoS功能 |
| 电源 | 输入电压 12-48VDC 接入端子 4芯5.08mm间距插入式端子 功率 2.0W 过载保护 支持 反接保护 支持 冗余保护 支持 |

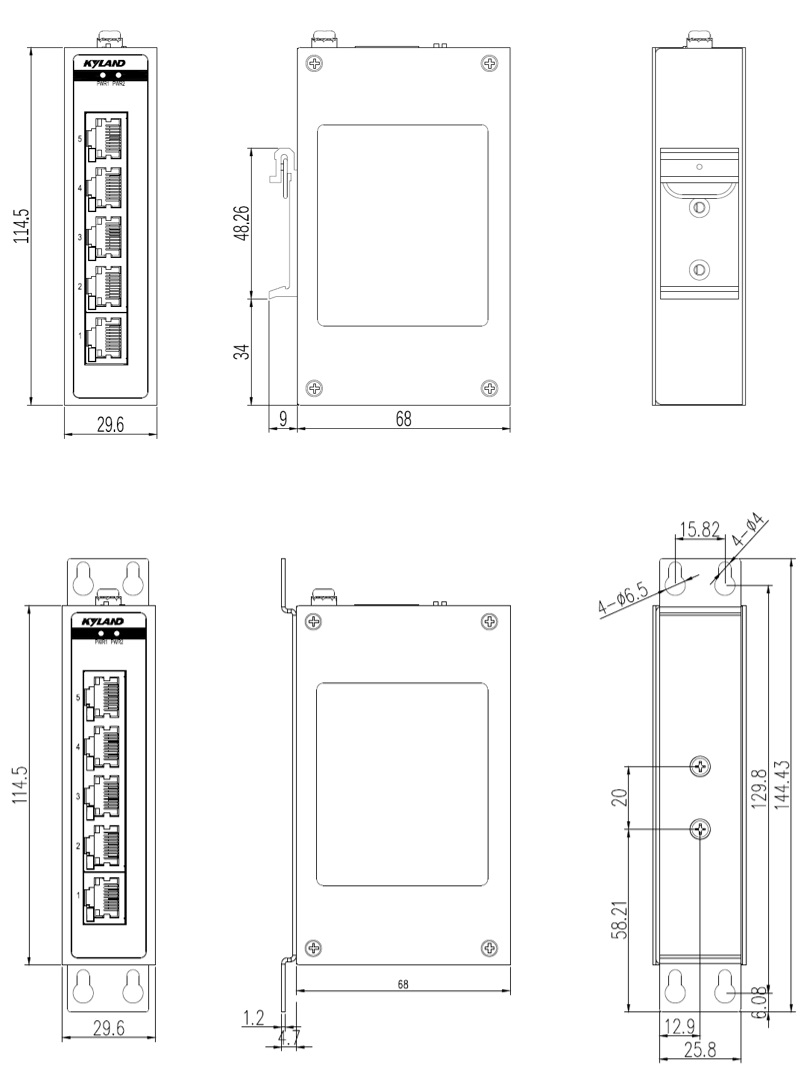

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP30 尺寸 29.6mm×114.5mm×68mm (W×H×D) 重量 0.2Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 5777888h 保修期 5年 |
| 认证 | CE, FCC |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 机械: IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |
|
Opal5-5T-LV-LV |
5×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
DT-BGAZ-01 |
壁挂安装板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
