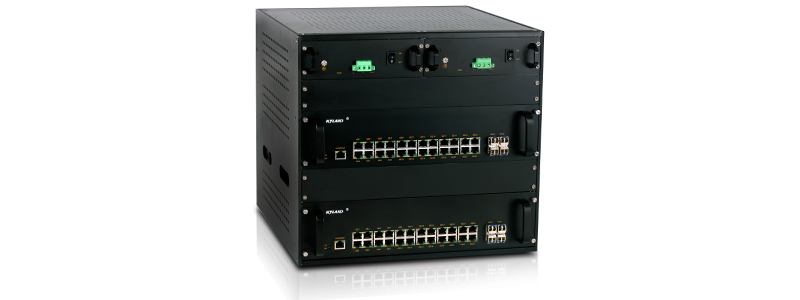

SICOM6496是针对EMC性能要求严格的工业通信系统需求设计的三层模组化网管型工业以太网交换机, 最大可支持48个千兆接口或8个千兆SFP接口加96个百兆接口。SICOM6496为19英寸机架式安装，支持前面板安装和后面板安装。SICOM6496提供可达线速的三层交换能力，除了支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外，还支持静态和动态路由、组播路由，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件，为工业通信提供高性能和高可靠的解决方案.
| 软件功能 | |
| 交换功能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 |
| 冗余技术 | 支持VRRP 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持RSTP/MSTP，兼容STP |
| 组播技术 | 支持IGMP v1/v2 支持IGMP snooping 支持静态组播 支持PIM-SM,PIM-DM |
| 路由技术 | 支持RIPv1/v2 支持OSFPv2 支持静态路由 |
| 服务质量管理 | 支持ACL,对L2-L4层数据进行过滤 支持SP,WRR队列调度 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c,可通过Kyvision集中管理 支持FTP, TFTP文件传输及软件升级 支持电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP 支持RTC |
| IP管理 | 支持Bootp 支持DHCP server/relay/client |
| 产品规格 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1-4093 组播组数 256 路由表 30K MAC表 16K 包缓冲区 512Mbit 包转发率 71.4Mpps 交换延迟 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口, 10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-FX, SFP接口(LC), 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45 接口卡插槽 4个 |
| 指示灯 | 前面板指示灯 运行指示灯:Run 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT;Link,ACT |
| 电源 | 输入电压 48VDC(36-72VDC), 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC) 接入端子 3芯7.62mm间距插入式端子 功率 <150W 过载保护 支持 反接保护 支持 冗余保护 支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP30 尺寸 482.6mm×355mm×405mm(W×H×D) 重量 <20Kg 安装方式 机架式 |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 137000h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
推荐型号
|
产品型号 |
SICOM6496-MB |
|
代码定义 |
代码选型 |
|
MB:主机 |
SICOM6496主机 |
|
电源模块:电源模块插槽 |
SM6.3-Power-PS |
|
Power:电源模块 |
SICOM6496电源模块 |
|
PS:电源输入 |
H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC) L1=48VDC(36-72VDC) |
|
接口模块:接口模块插槽 |
SM6.3-Ports |
|
Ports:端口 |
4G20GE=4×1000Base-X,10/100/1000Base-T(X) Combo接口;20×10/100/1000Base-T(X)电口 4G20GX=4×1000Base-X,10/100/1000Base-T(X) Combo接口; 20×1000Base-X,SFP接口 4GX48T=4×1000Base-X,SFP接口; 48×10/100Base-T(X)电口 4GX8SFP40T=4×1000Base-X,SFP接口; 8×100Base-FX,SFP接口; 40×10/100Base-T(X)电口 |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP模块 |
参考工业级千兆SFP模块选购表 |
|
百兆SFP模块 |
参考工业级百兆SFP模块选购表 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
Kyland-SICOM6496-软件操作手册-V10-CN Kyland-SICOM6496-硬件安装手册-V11-CN Kyland-SICOM6496-Datasheet-CN
